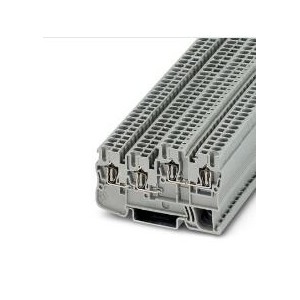

STIO 2,5/3-2B/L - 啟動器/執行器接線端子

3209015

啟動器/執行器接線端子，標稱工作電壓: 250 V，額定電流: 18 A，連接量: 4，接線方式: 回拉式彈簧連接，額定接線容量: 2.5 mm2，橫截面: 0.08 mm2 - 4 mm2，安裝方式: NS 35/7,5， NS 35/15，顏色: 灰色

產品詳情

折疊全部

技術數據

產品屬性

產品類型傳感器/執行器端子

連接量 4

行數 2

絕緣特性

過電壓類別 III

污染等級 3

電氣特性

額定浪涌電壓 4 kV

額定條件下的大功耗 0.77 W

連接數據

每層的連接數量 2

額定橫截面 2.5 mm²

剝線長度 8 mm ... 10 mm

塞規 A3

連接符合標準 IEC 60947-7-1

剛性導線橫截面 0.08 mm² ... 4 mm²

橫截面 AWG 28 ... 12 (按IEC標準修訂)

柔性導線橫截面 0.08 mm² ... 2.5 mm²

導線橫截面，柔性[AWG] 28 ... 14 (按IEC標準修訂)

柔性導線橫截面（套管不帶塑料絕緣管） 0.14 mm² ... 2.5 mm²

柔性導線橫截面（帶塑料絕緣管的套管） 0.14 mm² ... 2.5 mm²

2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管 0.5 mm²

標稱電流 18 A

大負載電流 18 A (當連接截面積為4 mm²的導線時)

額定電壓 250 V

額定橫截面 2.5 mm²

尺寸

寬度 5.2 mm

端板寬度 2.2 mm

高度 75 mm

NS 35/7,5深度 44.5 mm

NS 35/15深度 52 mm

材料規格

顏色灰色

阻燃等級，符合UL 94 V0

絕緣材料組 I

絕緣材料 PA

低溫下的靜態絕緣材料應用 -60 °C

絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21）） 130 °C

絕緣材料相對溫度指數（電氣，UL 746 B） 130 °C

鐵路車輛的防火保護 (DIN EN 45545-2) R22 HL 1 - HL 3

鐵路車輛的防火保護 (DIN EN 45545-2) R23 HL 1 - HL 3

鐵路車輛的防火保護 (DIN EN 45545-2) R24 HL 1 - HL 3

鐵路車輛的防火保護 (DIN EN 45545-2) R26 HL 1 - HL 3

量熱釋熱NFPA 130 (ASTM E 1354) 28 MJ/kg

表面可燃性NFPA 130 (ASTM E 162) 通過

煙霧比光密度NFPA 130 (ASTM E 662) 通過

煙氣毒性NFPA 130 (SMP 800C) 通過

電氣測試

電涌電壓測試

測試電壓設定值 4.8 kV

結果已通過測試

溫升測試

溫度上升要求測試溫度上升 ≤ 45 K

結果已通過測試

短時耐受電流 2.5 mm² 0.3 kA

結果已通過測試

工頻耐受電壓

測試電壓設定值 1.5 kV

結果已通過測試

機械特性

機械參數

開口式側板是

機械測試

機械強度

結果已通過測試

載體上的附件

DIN導軌/固定支點 NS 35

測試力設定值 1 N

結果已通過測試

導線損壞和松動測試

旋轉速度 10 rpm

rpm 135

導線橫截面／重量 0.08 mm² / 0.1 kg

2.5 mm² / 0.7 kg

4 mm² / 0.9 kg

結果已通過測試

環境和真實條件

老化

溫度循環 192

結果已通過測試

針焰測試

暴露時間 30 s

結果已通過測試

環境條件

環境溫度（運行） -60 °C ... 110 °C (考慮到自加熱在內的工作溫度范圍；有關高短期工作溫度，請參見電氣特性相對溫度指數)

環境溫度（存放/運輸） -25 °C ... 60 °C (短期內，不超過24 h，-60°C至+70°C)

環境溫度（組裝） -5 °C ... 70 °C

環境溫度（執行） -5 °C ... 70 °C

允許濕度（運行） 20 % ... 90 %

允許濕度（存放/運輸） 30 % ... 70 %

標準和規范

連接符合標準 IEC 60947-7-1

安裝

安裝類型 NS 35/7,5

NS 35/15

商業數據

訂貨號 3209015

包裝單位 50 pc

小訂貨量 50 pc

銷售關鍵代碼 BE2117

產品關鍵代碼 BE2117

目錄頁面頁碼214 (C-1-2019)

GTIN 4046356143325

單件重量（含包裝） 9.76 g

單件重量（不含包裝） 9.2 g

關稅號 8536901900

原產地 TR
