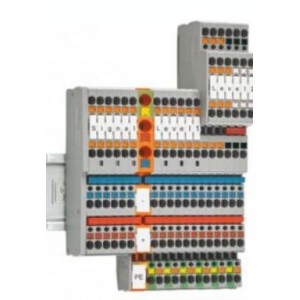

傳感器接線端子和執行器接線端子可確保清晰明確的信號接線

菲尼克斯 PTIO傳感器/執行器接線端子外形緊湊，可根據現代化設備控制系統的接線要求量身定制。使用傳感器/執行器接線端子，您可使用寬度僅3.5 mm的端子為雙極啟動器和執行器接線。此外，還可以將接線端子與3線或4線制傳感器和執行器相連接。

菲尼克斯 PTIO 1,5/S/3 - 傳感器/執行器端子

3244410

傳感器/執行器端子， 標稱工作電壓: 250 V， 額定電流: 13.5 A， 連接量: 4， 接線方式: 直插式連接， 額定接線容量: 1.5 mm2， 橫截面: 0.14 mm2 - 1.5 mm2， 安裝方式: NS 35/7,5， NS 35/15， 顏色: 灰色

產品詳情



Collapse all

---

---

技術數據



---

產品屬性

產品類型	傳感器/執行器端子
連接量	4
行數	2
電位	3
絕緣特性
過電壓類別	III
污染等級	3

---

電氣特性

額定浪涌電壓	4 kV
額定條件下的***大功耗	0.77 W

---

連接數據

每層的連接數量	2
額定橫截面	1.5 mm²
剝線長度	8 mm ... 10 mm
塞規	A1 / B1
連接符合標準	IEC 60947-7-1
剛性導線橫截面	0.14 mm² ... 1.5 mm²
橫截面 AWG	26 ... 16 (按IEC標準修訂)
柔性導線橫截面	0.14 mm² ... 1.5 mm²
導線橫截面，柔性[AWG]	26 ... 16 (按IEC標準修訂)
柔性導線橫截面（套管不帶塑料絕緣管）	0.14 mm² ... 1.5 mm²
柔性導線橫截面（帶塑料絕緣管的套管）	0.14 mm² ... 1.5 mm² 建議使用AI-S 1-8 TQ套管，訂貨號1200293
標稱電流	13.5 A
***大負載電流	13.5 A (當連接截面積為1.5 mm²的導線時)
額定電壓	250 V
額定橫截面	1.5 mm²
直接插拔式連接橫截面
剛性導線橫截面	0.25 mm² ... 1.5 mm²
柔性導線橫截面（套管不帶塑料絕緣管）	0.34 mm² ... 1.5 mm²
柔性導線橫截面（帶塑料絕緣管的套管）	0.34 mm² ... 1 mm²

---

尺寸

寬度	3.5 mm
端板寬度	2.2 mm
高度	74.4 mm
深度	40 mm
NS 35/7,5深度	41.5 mm
NS 35/15深度	49 mm

---

材料規格

顏色	灰色
阻燃等級，符合UL 94	V0
絕緣材料組	I
絕緣材料	PA
低溫下的靜態絕緣材料應用	-60 °C
絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21））	125 °C
絕緣材料相對溫度指數（電氣，UL 746 B）	130 °C
鐵路車輛的防火保護 (DIN EN 45545-2) R22	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R23	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R24	HL 1 - HL 3
鐵路車輛的防火保護 (DIN EN 45545-2) R26	HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162)	通過
煙霧比光密度NFPA 130 (ASTM E 662)	通過
煙氣毒性NFPA 130 (SMP 800C)	通過

---

電氣測試

電涌電壓測試
測試電壓設定值	4.8 kV
結果	已通過測試
短時耐受電流 1.5 mm²	0.18 kA
結果	已通過測試
工頻耐受電壓
測試電壓設定值	1.5 kV
結果	已通過測試

---

機械特性

機械參數
開口式側板	是

---

機械測試

機械強度
結果	已通過測試
載體上的附件
DIN導軌/固定支點	NS 35
測試力設定值	1 N
結果	已通過測試
導線損壞和松動測試
旋轉速度	10 rpm
rpm	135
導線橫截面／重量	0.14 mm² / 0.2 kg
	1.5 mm² / 0.4 kg
結果	已通過測試

---

環境和真實條件

老化
溫度循環	192
結果	已通過測試
針焰測試
暴露時間	30 s
結果	已通過測試
振蕩/寬頻帶噪音
規格	DIN EN 50155 (VDE 0115-200):2008-03
頻譜	2類，B級使用壽命測試，在轉向架上進行
頻率	f1 = 5 Hz 到 f2 = 250 Hz
ASD等級	6.12 (m/s²)²/Hz
加速度	3.12g
每軸的測試周期	5 h
測試方向	X-, Y- 與 Z-軸
結果	已通過測試
沖擊
規格	DIN EN 50155 (VDE 0115-200):2008-03
脈沖波形	半弦
加速度	30g
電擊時間	18 毫秒
每個方向的電擊次數	3
測試方向	X-, Y- 與 Z-軸 （正向與負向）
結果	已通過測試
環境條件
環境溫度（運行）	-60 °C ... 110 °C (考慮到自加熱在內的工作溫度范圍；有關***高短期工作溫度，請參見電氣特性相對溫度指數)
環境溫度（存放/運輸）	-25 °C ... 60 °C (短期內，不超過24 h，-60°C至+70°C)
環境溫度（組裝）	-5 °C ... 70 °C
環境溫度（執行）	-5 °C ... 70 °C
允許濕度（運行）	20 % ... 90 %
允許濕度（存放/運輸）	30 % ... 70 %

---

標準和規范

連接符合標準

IEC 60947-7-1

---

安裝

安裝類型	NS 35/7,5
	NS 35/15

---

商業數據



訂貨號	3244410
包裝單位	50 pc
***小訂貨量	50 pc
銷售關鍵代碼	BE2217
產品關鍵代碼	BE2217
目錄頁面	頁碼41 (C-1-2019)
GTIN	4046356735339
單件重量（含包裝）	6.934 g
單件重量（不含包裝）	6.88 g
關稅號	8536901900
原產地	PL
