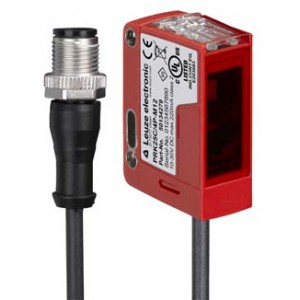

勞易測Leuze HT5B/4X-200-M12 背景抑制掃描儀 實物與圖片可能不同
基礎數據
系列 5B
工作原理 帶背景抑制的掃描原理
光學數據
黑色/白色誤差 < 15% 時***長 200 mm
檢測距離 保證的檢測范圍
檢測距離, 白色 90% 0.002 ... 0.4 m
檢測距離, 灰色 18% 0.005 ... 0.3 m
檢測距離, 黑色 6% 0.01 ... 0.2 m
檢測范圍極限 典型檢測范圍
檢測范圍極限 0.002 ... 0.4 m
調整范圍 20 ... 400 mm
射線走向 聚焦
光源 LED, 紅色
波長 645 nm
LED 組 自由組（根據 EN 62471）
光斑幾何形狀類型 圓型
焦點 固定
焦距 200 mm
電氣數據
保護電路 反極性保護
短路保護
性能數據
供電電壓 UB 10 ... 30 V, DC, 包括剩余波紋度
剩余波紋度 0 ... 15 %, 來自UB
開路電流 0 ... 15 mA
輸出
數字開關量輸出數 1 個
開關量輸出1
開關元件 晶體管, PNP
開關原理 亮通
（暗通通過 UB 反極性）
時序
開關頻率 1,000 Hz
響應時間 0.5 ms
延時 300 ms
連接
連接1
功能 供電電源
信號輸出
類 型 帶接頭電纜
電纜長度 200 mm
護套材料 PVC
電纜顏色 黑色
導線數量 3 芯
核心截面 0.14 mm²
螺紋規格 M12
類型 插頭
材料 塑料
引腳數 4 個引腳
編碼 A-編碼
機械參數
尺寸（寬 x 高 x 長） 11 mm x 32.4 mm x 20 mm
外殼材料 塑料
塑料外殼 PC-ABS
鏡頭蓋材料 塑料(PMMA)
凈重 40 g
外殼顏色 紅色
黑色
緊固類型 兩個 M3 螺紋套管
通過可選安裝設備
材料兼容性 ECOLAB
