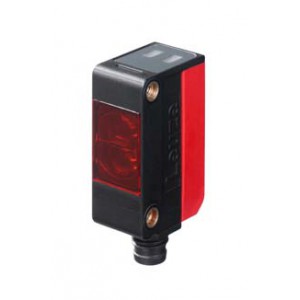

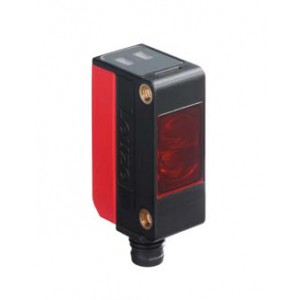

勞易測Leuze HT5B/PX-M8 背景抑制掃描儀 實物與圖片可能不同
基礎數據
系列 5B
工作原理 帶背景抑制的掃描原理
光學數據
黑色/白色誤差 < 15% 時***長 200 mm
檢測距離 保證的檢測范圍
檢測距離, 白色 90% 0.002 ... 0.4 m
檢測距離, 灰色 18% 0.005 ... 0.3 m
檢測距離, 黑色 6% 0.01 ... 0.2 m
檢測范圍極限 典型檢測范圍
檢測范圍極限 0.002 ... 0.4 m
調整范圍 20 ... 400 mm
射線走向 聚焦
光源 LED, 紅色
波長 645 nm
LED 組 自由組（根據 EN 62471）
光斑幾何形狀類型 圓型
焦點 固定
焦距 200 mm
電氣數據
保護電路 反極性保護
短路保護
性能數據
供電電壓 UB 10 ... 30 V, DC, 包括剩余波紋度
剩余波紋度 0 ... 15 %, 來自UB
開路電流 0 ... 15 mA
輸出
數字開關量輸出數 1 個
開關量輸出1
開關元件 晶體管, PNP
開關原理 暗通
（亮通通過 UB 反極性）
時序
開關頻率 1,000 Hz
響應時間 0.5 ms
延時 300 ms
連接
連接1
功能 供電電源
信號輸出
類型 接頭
螺紋規格 M8
類型 插頭
材料 塑料
引腳數 4 個引腳
機械參數
尺寸（寬 x 高 x 長） 11 mm x 32.4 mm x 20 mm
外殼材料 塑料
塑料外殼 PC-ABS
鏡頭蓋材料 塑料(PMMA)
凈重 20 g
外殼顏色 紅色
黑色
緊固類型 兩個 M3 螺紋套管
通過可選安裝設備
材料兼容性 ECOLAB
操作和顯示
顯示類型 LED
操作控制 多匝旋鈕
操作控制功能 掃描范圍調整
環境數據
環境溫度，工作 -40 ... 60 °C
環境溫度，儲藏 -40 ... 70 °C
