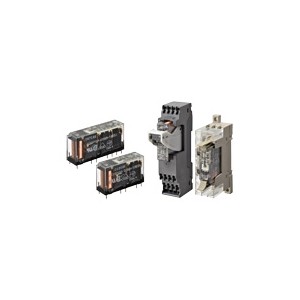

歐姆龍安全繼電器 G7SA系列 耐助焊劑型 G7SA-3A3B
點擊圖片查看原圖
品牌： 歐姆龍
無： 無
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2024-03-12 09:05
瀏覽次數： 446
詢價
店鋪基本資料信息

 產品詳細說明

額定值

安全繼電器本體

操作線圈 4極



項目 額定電流
(mA)		 線圈電阻
(Ω)		 ***大連續容許電壓
(V)		 功耗
(mW)
額定電壓
DC12V 30 400 110% 約360
DC18V 20 900
DC21V 17.1 1,225
DC24V 15 1,600
DC48V 7.5 6,400
DC110V 3.8 28,810 約420



操作線圈 6極



項目 額定電流
(mA)		 線圈電阻
(Ω)		 ***大連續容許電壓
(V)		 功耗
(mW)
額定電壓
DC12V 41.7 288 110% 約500
DC18V 27.8 648
DC21V 23.8 882
DC24V 20.8 1,152
DC48V 10.4 4,606
DC110V 5.3 20,862 約580



注1. 額定電流、線圈電阻的值是指，線圈溫度為+23℃時的值，公差為±15％。
2. ***大連續容許電壓是指環境溫度為+23℃時的***大值。

開關部（接點部）



項目 負載 阻性負載
額定負載 AC250V 6A
DC30V 6A
額定通電電流 6A
接點電壓***大值 AC250V、DC125V
接點電流的***大值 6A
接點材質 鍍金+銀合金



性能

安全繼電器本體



接觸電阻 *1 100mΩ以下
動作時間 *2 20ms以下
響應時間 *3 10ms以下
復位時間 *2 20ms以下
動作電壓 相對額定電壓75%以下
復位電壓 相對額定電壓10%以上
***大開關
頻率		 機械 36,000次/h
額定負載 1,800次/h
絕緣電阻*4 1,000MΩ以上
耐電壓 *5 *6 線圈和接點間 AC4,000V 50/60Hz 1min
異極接點間 AC4,000V 50/60Hz 1min(以下組合除外)
4極：3-4極間
6極：3-5極間、4-6極間、5-6極間
AC2,500V 50/60Hz 1min
同極接點間 AC1,500V 50/60Hz 1min
振動 10～55～10Hz 單振幅0.75mm(雙振幅1.5mm)
沖擊 耐久 1,000m/s2
誤動作 100m/s2
耐久性*7 機械 1,000萬次以上(開關頻率36,000次/h)
電氣 10萬次以上(額定負載)
感性負載開關性能*8
(IEC60947-5-1)		 AC15 AC240V 2A
DC13 DC24V 1A/DC48V 0.5 A/DC110V 0.2A
故障率 P水準(參考值 *9) DC5V 1mA
使用環境溫度 *10 DC12～48V規格：-40～+85℃(無結冰、無結露)
DC110V規格： -40～+60℃ (無結冰、無結露)
使用環境濕度 5～85%RH
重量 4極：約22g
6極：約25g



注1. 上述值為初始值。
2. 動作特性指的是線圈溫度為23℃時的值。
*1. 測量條件：DC5V 1A 電壓下降法。
*2. 測量條件：額定電壓
環境溫度條件：23℃
不含跳動時間。
*3. 響應時間是指，線圈電壓為OFF后至a接點OFF的時間，含跳動時間。
測量條件：額定電壓
環境溫度條件：23℃
*4. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。
*5. 3極為、31－32或33－34、4極為43－44、5極為53－54、6極為63－64。
*6. 插座（P7SA）使用時，線圈接點間/異極間為AC2,500V 50/60Hz 1min。
但是， Push-In Plus端子插座（P7SA-□F-ND-PU）使用時，線圈接點間/異極間為AC4,000V50/60Hz 1min。
*7. 耐久性的條件為環境溫度15～35℃、環境濕度25～75％RH。因負載條件變動的耐久性能，請參見耐久性曲線數據。
*8. AC15為cosφ=0.3、DC13為L/R=48ms的感性負載。
*9. 此值為開關頻率300次/min時的值。
*10.DC12～48V：70～85℃時、額定通電電流6A以0.1A/℃降低。
DC110V：40～60℃時、額定通電電流6A以0.27A/℃降低。

附件（另售）

安全繼電器插座



項目 型號 Push-In Plus端子 帶螺釘?shù)亩俗?/strong> 印刷電路板用端子
4極 6極 4極 6極 4極 6極
P7SA-1OF
-ND-PU		 P7SA-14F
-ND-PU		 P7SA-1OF
(-ND)		 P7SA-14F
(-ND)		 P7SA-1OP P7SA-14P
使用環境溫度 • 有動作指示燈/內置二極管
P7SA-□F-ND (-PU)： -20～+70℃
• 螺釘緊固端子(無動作指示燈/內置二極管)
P7SA-□F： -40～+85℃
(無結冰、無結露)		 -40～+85℃
(無結冰、無結露)
使用環境濕度 25～85% RH 5～85% RH
連續通電電流 6A *１
耐電壓 線圈接點端子間 AC4,000V 1min AC2,500V 1min
異極接點端子間 AC2,500V 1min
同極接點端子間 AC1,500V 1min
絕緣電阻 1,000MΩ以上 *2
重量 約58g 約70g 約44ｇ 約59ｇ 約9ｇ 約10ｇ



*1. P7SA-□F-ND-PU在50～70℃時、連續通電電流6A以0.25 A/℃降低。
P7SA-□F-ND在50～70℃時、連續通電電流6A以0.3A/℃降低。
P7SA-□F在50～85℃時、連續通電電流6A以0.1A/℃降低。
*2. 測量條件：用DC500V絕緣電阻計測量與耐電壓項目中相同的部位。

短路棒（P7SA-□F-ND-PU用）



用途 適用插座型號 型號 ***大通電
電流		 使用
環境溫度		 使用
環境濕度
接點端子(底部)的交叉 P7SA-□F-ND-PU XW5S-P2.5-2□ 24A -40～+55℃ 5～95% RH
