技術數據

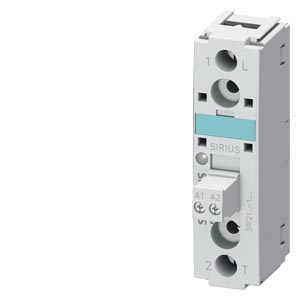

		半導體繼電器，單相 3RF2 等分間隔 22.5 mm，70 A 48-600 V / 24 V DC 螺栓型端子連接
產品品牌名稱		SIRIUS
產品名稱		半導體繼電器
產品的規格		1 相
產品類型名稱		3RF21
生產商產品編號
● _1 可訂購附件的		3RF2900-3PA88
● _2 可訂購附件的		3RF2950-0HA16
● _3 可訂購附件的		3RF2900-0EA18
● _4 可訂購附件的		3RF2990-0GA16
● _5 可訂購附件的		3RF2920-0FA08
產品名稱
● _1 可訂購附件的		接線端保護罩
● _2 可訂購附件的		功率調節器
● _3 可訂購附件的		轉換器
● _4 可訂購附件的		負載監控
● _5 可訂購附件的		負載監控基座
綜合技術數據
產品功能		零點接通
損耗功率 [VA] ***大值		94 VA
損耗功率 [W] 電流測定值時
● AC 時 在熱運行狀態中		94 W
● AC 時 在熱運行狀態中 每個電極		94 W
● 無負載電流份額 典型		0.4 W
絕緣電壓 測定值		600 V
電壓類型
● 工作電壓		AC
● 控制饋電電壓的		DC
抗沖擊電壓能力 主電路的 測定值		6 kV
耐沖擊性 符合 IEC 60068-2-27		15g / 11 ms
抗震強度 符合 IEC 60068-2-6		2g
參考標示 符合 DIN EN 61346-2		Q
參考標示 符合 IEC 81346-2:2009		Q
RoHS 指令（日期）		05/28/2009
主電路
極數 用于主電路		1
常開觸點數量 用于主觸點		1
常閉觸點數量 用于主觸點		0
電壓類型 工作電壓		AC
工作電壓
● AC 時
— 50 Hz 時 測定值		48 ... 600 V
— 60 Hz 時 測定值		48 ... 600 V
工作頻率 測定值		50 ... 60 Hz
相對對稱公差 工作頻率的		10 %
關于工作電壓的工作范圍 AC 時
● 50 Hz 時		40 ... 660 V
● 60 Hz 時		40 ... 660 V
工作電流
● 在AC-51時 測定值		50 A
● 根據 UL 508 測定值		50 A
電流負載能力 ***大值		70 A
工作電流 ***小值		500 mA
電壓增長速率 在晶閘管處 用于主觸點 許可***大值		1 000 V/µs
反向電壓 在晶閘管處 用于主觸點 許可***大值		1 600 V
反向電流 晶閘管		10 mA
降級溫度		40 °C
抗脈沖電流穩定性 測定值		1 150 A
I2t 值 ***大值		6 600 A²·s
控制電路/控制
電壓類型 控制饋電電壓的		DC
控制饋電電壓 1 DC 時
● 測定值 許可***大值		30 V
●		15 ... 24 V
控制饋電電壓
● DC 時 信號<1>識別的初始值		15 V
● DC 時 信號 <0> 終值識別		5 V
控制電流 當***低的控制饋電電壓時
● DC 時		13 mA
控制電流 DC 時 測定值		15 mA
接通延遲時間		1 ms; 額外***多一個半波
斷開延遲時間		1 ms; 額外***多一個半波
輔助電路
開關觸點的類型		常開觸點 (NO)
常閉觸點數量 用于輔助觸點		0
常開觸點數量 用于輔助觸點		0
轉換器數量 用于輔助觸點		0
裝入/固定/外廓尺寸
● 緊固類型		螺栓固定
● 緊固類型 并排裝配		是
螺紋規格 用于設備的固定螺栓		M4
擰緊扭矩 固定螺釘?shù)?***大值		1.5 N·m
擰緊轉矩 [lbf·in] 固定螺釘?shù)?***大值		13 lbf·in
高度		85 mm
寬度		22.5 mm
深度		48 mm
接口/ 接線端子
產品組件 用于輔助和控制電路的可拆下接線夾		是
電氣連接規格
● 用于主電路		螺栓連接
● 用于輔助和控制電路		螺栓連接
可連接的導線截面類型
● 用于主觸點
— 單芯線的		2x (1.5 ... 2.5 mm²), 2x (2.5 ... 6 mm²)
— 細芯線的 帶有電纜末端加工		2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm²
● 在 AWG 導線處 用于主觸點		2x (14 ... 10)
可連接的導線截面 用于主觸點
● 單芯線或多芯線		1.5 ... 6 mm²
● 細芯線的 帶有電纜末端加工		1 ... 10 mm²
可連接的導線截面類型
● 對于輔助觸點和控制觸點
— 單芯線的		1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²)
— 細芯線的 帶有電纜末端加工		1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²)
— 細芯線的 無電纜末端加工		1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²)
● 在 AWG 導線處 對于輔助觸點和控制觸點		1x (AWG 20 ... 12)
AWG 號碼 作為已編碼可連接的導線截面 用于主觸點		14 ... 10
擰緊扭矩
● 用于主觸點 螺栓連接時		2 ... 2.5 N·m
● 對于輔助觸點和控制觸點 螺栓連接時		0.5 ... 0.6 N·m
擰緊轉矩 [lbf·in]
● 用于主觸點 螺栓連接時		7 ... 10.3 lbf·in
● 對于輔助觸點和控制觸點 螺栓連接時		4.5 ... 5.3 lbf·in
螺紋規格 連接螺栓的
● 用于主觸點		M4
● 輔助和控制觸點的		M3
剝線長度 導線的
● 用于主觸點		7 mm
● 對于輔助觸點和控制觸點		7 mm
安全
防護等級 IP 正面的 符合 IEC 60529		IP20
防接觸保護 正面的 符合 IEC 60529		確保從前部垂直觸摸時手指安全
環境條件
安裝高度 高度超出水平面以上 ***大值		1 000 m
環境溫度
● 運行期間		-25 ... +60 °C
● 存放期間		-55 ... +80 °C
電磁兼容性
電纜連接的干擾耦合
● 來自脈沖 按照IEC 61000-4-4的		2 kV / 5 kHz 性能標準 2
● 來自線對地浪涌 符合 IEC 61000-4-5的		2 kV 性能標準 2
● 來自導線-導線浪涌 符合 IEC 61000-4-5的		1 kV 性能標準 2
● 來自高頻射線 按照IEC 61000-4-6		140 dBuV，在 0.15 ... 80 MHz 頻率范圍內，性能標準 1
電磁場產生的的干擾饋入 按照IEC 61000-4-3的		80 MHz ... 1 GHz 10 V/m，性能標準 1
靜電的放空 按照IEC 61000-4-2		4 kV 接觸放電 / 8 kV 空氣放電，性能標準 2
電纜產生的 HF 干擾饋入 按照 CISPR11		A 類針對工業領域
電磁場產生的 HF 干擾饋入 按照 CISPR11		等級 B，適用于住宅、辦公和工廠范圍
電子短路保護,熔斷片結構
生產商產品編號
● 用于半導體保護的 gR 保險絲 低壓大容量結構形式 可用		3NE1020-2
● 用于半導體保護的 aR 保險絲 低壓大容量結構形式 可用		3NE8020-1
● 用于半導體保護的 aR 保險絲 22 x 58 mm 圓柱形結構形式 可用		3NC2280
生產商產品編號 gG 保險裝置的
● 低壓大容量結構形式 可用		3NA6812-6; 該保險絲的額定電流比半導體繼電器的額定電流小。
正樹/批準：
General Product Approval Confirmation EMV Test Certificates other Environment Type Test Certificates/Test Report Confirmation Environmental Confirmations
