技術數據

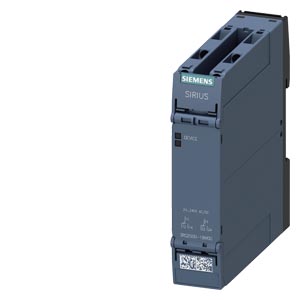

		耦合繼電器 工業外殼中 2 個轉換觸點 寬電壓范圍 24 V 至 240 V AC/DC 螺栓型端子連接
產品品牌名稱		SIRIUS
產品名稱		安裝在工業外殼中的耦合繼電器
產品類型名稱		3RQ2
綜合技術數據
產品特點 電路板上的保護涂層		否
消耗的有效功率		4.5 W
絕緣電壓 針對根據 IEC 60664 的過電壓類別 III 污染度 3 時 測定值		300 V
污染程度		3
抗沖擊電壓能力 測定值		4 kV
針對安全隔離的***大允許電壓
● 輔助電路和輔助電路之間		300 V
● 控制電路和輔助電路之間 符合 IEC 60947-1的		300 V
防護等級 IP		IP20
耐沖擊性
● 符合 IEC 60068-2-27		11g / 15 ms
● 對于軌道應用 按照DIN EN 61373		類別1, 級別B
開關特性		單穩的
機械式使用壽命（轉換周期） 典型		10 000 000
電氣使用壽命（操作循環） AC-15 時 230 V時 典型		100 000
熱電流 附帶觸點的開關元件的 ***大值		5 A
參考標示 符合 IEC 81346-2:2009		K
RoHS 指令（日期）		05/31/2018
控制電路/控制
控制饋電電壓 1 AC 時
● 50 Hz 時		24 ... 240 V
● 60 Hz 時		24 ... 240 V
控制饋電電壓 1 DC 時
●		24 ... 240 V
工作區要素控制饋電電壓測定值 DC 時
● 初始值		0.7
● 終值		1.1
工作區要素控制饋電電壓測定值 AC 時 50 Hz 時
● 初始值		0.7
● 終值		1.1
工作區要素控制饋電電壓測定值 AC 時 60 Hz 時
● 初始值		0.7
● 終值		1.1
接通延遲時間
● AC 時 ***大值		10 ms
● DC 時 ***大值		10 ms
斷開延遲時間 ***大值		100 ms
機械數據
產品組件 插座		否
繼電器驅動的結構形式		(已)極化的
保護裝置，防止短路導致開關裝置損壞。
熔斷體規格 用于輔助開關的短路保護 需要		保險絲gL/gG: 6A
輔助電路
材料 開關觸點		AgSnO2
常閉觸點數量 用于輔助觸點		0
常開觸點數量 用于輔助觸點		0
轉換器數量 用于輔助觸點		2
接觸可靠性 輔助觸頭的		每100 Mio.(17 V, 5 mA)次開關轉換出現一次錯誤情況
電壓類型		AC/DC
電流負載能力 輸出繼電器的 AC-15 時
● 24 V 時 50/60 Hz 時		3 A
● 110 V時 50/60 Hz 時		3 A
● 250 V 時 50/60 Hz 時		3 A
電流負載能力 輸出繼電器的 DC-13 時
● 24 V 時		1 A
● 125 V 時		0.2 A
● 250 V 時		0.1 A
電磁兼容性
EMC 干擾發射 符合 IEC 60947-1的		環境A(工業區域)
EMC 抗干擾穩定性 符合 IEC 60947-1的		符合清晰度/銳度3
電纜連接的干擾耦合
● 來自脈沖 按照IEC 61000-4-4的		2 kV
● 來自線對地浪涌 符合 IEC 61000-4-5的		2 kV（線對地）
● 來自導線-導線浪涌 符合 IEC 61000-4-5的		1 kV（線對線）
電磁場產生的的干擾饋入 按照IEC 61000-4-3的		10 V/m
靜電的放空 按照IEC 61000-4-2		4 kV 接觸放電，8 kV 空氣放電
接口/ 接線端子
產品組件 用于輔助和控制電路的可拆下接線夾		是
電氣連接規格		螺栓連接
可連接的導線截面類型
● 單芯線的		1x (0.5 ... 4 mm²), 2x (0.5 ... 2.5 mm²)
● 細芯線的 帶有電纜末端加工		1x (0.5 ... 4 mm²)、2x (0.5 ... 1.5 mm²)
● 在 AWG 導線處 單芯線的		1x (20 ... 12), 2x (20 ... 14)
可連接的導線截面
● 單芯線的		0.5 ... 4 mm²
● 細芯線的 帶有電纜末端加工 ***大值		4 mm²
● 細芯線的 無電纜末端加工 ***小值		0.5 mm²
AWG 號碼 作為已編碼可連接的導線截面
● 單芯線的		12 ... 20
● 多芯線		12 ... 20
擰緊扭矩 螺栓連接時		0.6 ... 0.8 N·m
剝線長度 導線的 對于輔助觸點和控制觸點		10 mm
裝入/固定/外廓尺寸
裝入位置		任意的
緊固類型		螺栓和扣接固定于安裝導軌35mm
高度		100 mm
寬度		22.5 mm
深度		90 mm
環境條件
安裝高度 高度超出水平面以上 ***大值		2 000 m
環境溫度
● 運行期間		-40 ... +60 °C
● 存放期間		-40 ... +80 °C
● 運輸期間		-40 ... +80 °C
相對空氣濕度 運行期間		10 ... 95 %
認可 證書
