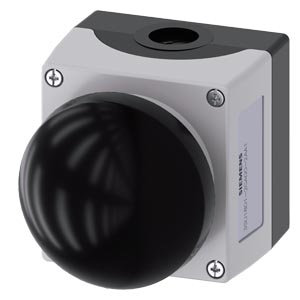

外殼用于 指令裝置，22 mm,圓形， 外殼材料 塑料， 外殼頂端部分 灰色， 1 指令點 塑料， 指令點 中心， A=黑色蘑菇形按鈕， 鍵控式， 1S，螺栓型端子連接 底部固定安裝 |
| 產品品牌名稱 |
SIRIUS ACT |
| 產品名稱 |
外殼 |
| 產品類型名稱 |
3SU1 |
| 指令和報告裝置的零件組裝 |
A = 蘑菇形按鈕，鍵控式 |
| 生產商產品編號 |
|
| ● 隨附觸頭模塊 |
A2 = 3SU1400-2AA10-1BA0 |
| ● 隨附觸頭模塊 位于指令點 A 2 |
3SU1400-2AA10-1BA0 |
| ● 隨附夾具 |
A = 3SU1500-0AA10-0AA0 |
| ● 隨附夾具 位于指令點 A |
3SU1500-0AA10-0AA0 |
| 箱體 |
| 殼體規格 |
中心指令點 |
| 形狀 外殼前部的 |
正方形 |
| 材料 外殼的 |
塑料 |
| 指令位置數目 |
1 |
| 產品組件 |
|
| ● 急停設備 |
否 |
| ● 護圈 |
否 |
| 顏色 外殼上部部件的 |
灰色 |
| 交貨狀態 |
|
| ● 作為組合件 |
否 |
| ● 在固緊板上預先布線 |
否 |
| 緊固類型 外殼的 |
垂直 |
| 操作裝置 |
| 操作元件的結構形式 |
掌壓式按鈕 |
| 應用適宜性 急停開關 |
否 |
| 產品裝備 通斷轉換鎖閉裝置 |
否 |
| 產品擴展 可選 發光元件 |
否 |
| 顏色 操縱元件的 |
黑色的 |
| 材料 操縱元件的 |
塑料 |
| 形狀 操縱元件的 |
圓形的 |
| 觸頭模塊的數量 |
1 |
| 解鎖方式 |
A = 無 |
| 前環 |
| 產品組件 正面固定環 |
否 |
| 前置墊圈規格 |
標準 |
| 材料 正面固定環的 |
塑料 |
| 顏色 正面固定環的 |
黑色 |
| 支架 |
| 材料 支架 |
塑料 |
| 顯示 |
| LED 模塊數量 |
0 |
| 綜合技術數據 |
| 產品功能 |
|
| ● 強行開啟 |
否 |
| ● 急停功能 |
否 |
| ● 急停功能 |
否 |
| 防護等級 IP |
IP66，IP67，IP69 (IP69K) |
| 防護等級 NEMA |
1, 2, 3, 3R, 4, 4X, 12K, 13 |
| 耐沖擊性 |
|
| ● 符合 IEC 60068-2-27 |
正弦半波15g/11ms |
| ● 對于軌道應用 按照DIN EN 61373 |
類別1, 級別B |
| 抗震強度 |
|
| ● 符合 IEC 60068-2-6 |
10 ... 500 Hz： 5g |
| ● 對于軌道應用 按照DIN EN 61373 |
類別1, 級別B |
| 參考標示 符合 IEC 81346-2:2009 |
S |
| 持續電流 電路保護開關C特性的 |
10 A; 可應對小于 400 A 的短路電流 |
| 持續電流 DIAZED熔斷器熔絲 靈敏的 |
10 A |
| 持續電流 gG DIAZED 熔斷器熔絲的 |
10 A |
| RoHS 指令（日期） |
10/01/2014 |
| 工作電壓 |
|
| ● AC 時 |
|
| — 50 Hz 時 測定值 |
5 ... 500 V |
| — 60 Hz 時 測定值 |
5 ... 500 V |
| ● DC 時 測定值 |
5 ... 500 V |
| 通信/協議 |
| 接口規格 用于通信 |
無 |
| 輔助電路 |
| 觸點規格 輔助觸頭的 |
銀合金 |
| 常閉觸點數量 用于輔助觸點 |
0 |
| 常開觸點數量 用于輔助觸點 |
1 |
| 接口/ 接線端子 |
| 電氣連接規格 模塊和附件 |
螺栓連接 |
| 電氣連接規格 外殼上 |
線路導向板上下各 1 x M20 |
| 擰緊扭矩 支架中的螺栓 |
1 ... 1.2 N·m |
| 擰緊扭矩 外殼蓋板中的固定螺釘 |
1.5 ... 1.7 N·m |
| 擰緊扭矩 螺栓連接時 |
0.8 ... 0.9 N·m |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +70 °C |
| ● 存放期間 |
-40 ... +80 °C |
| 氣候級 運行期間 符合 IEC 60721 |
3M6、3S2、3B2、3C3、3K6（相對空氣濕度為 10 ... 95%時，前面板后的所有設備不允許在運行中有凝露） |
| Environmental footprint |
| 環保產品聲明(EPD) |
是 |
| 全球變暖潛能值 [CO2 當量] 總計 |
0.787 kg |
| 全球變暖潛能值 [CO2 當量] 制造期間 |
0.566 kg |
| 全球變暖潛能值 [CO2 當量] 運行期間 |
0.235 kg |
| 全球變暖潛能值 [CO2 當量] 使用壽命終止后 |
-0.015 kg |
| 裝入/固定/外廓尺寸 |
| 緊固類型 模塊和附件 |
地面固定 |
| 高度 |
85 mm |
| 寬度 |
85 mm |
| 深度 |
119 mm |
| 形狀 安裝配件的開口的 |
圓形的 |
| 附件 |
| 標記牌數量 |
1 |
| 標識 指令設備的標記牌 |
A = I |
| 顏色 標記牌 |
A = 黑色 |
