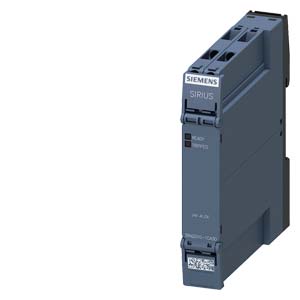

時間繼電器，多功能 2 轉換觸點，27 項功能 7 個時間范圍（0.05 s...100 h） 12-240 V AC/DC AC 50/60 Hz 時帶有 LED，螺栓型端子連接

產品品牌名稱

SIRIUS

產品名稱

定時繼電器

產品的規格

27 種功能

產品類型名稱

3RP25

綜合技術數據

產品組件

● 繼電器輸出端

是

● 半導體輸入端

否

產品擴展需要遠程操作

否

產品擴展可選遠程操作

否

損耗功率 [W] ***大值

2 W

絕緣電壓針對根據 IEC 60664 的過電壓類別 III 污染度 3 時測定值

300 V

試驗電壓絕緣檢查的

2.5 kV

污染程度

3

抗沖擊電壓能力測定值

4 000 V

防護等級 IP

IP20

耐沖擊性符合 IEC 60068-2-27

11g / 15 ms

機械式使用壽命（轉換周期）典型

10 000 000

電氣使用壽命（操作循環） AC-15 時 230 V時典型

100 000

可設置的時間

0.05 s ... 100 h

相對的調節精度參考刻度盤終值

5 %; +/-

熱電流

5 A

***少接通持續時間

35 ms

重啟待機時間

250 ms

參考標示符合 IEC 81346-2:2009

K

相對的重復精度

1 %; +/-

環境溫度影響

在所設置的運行時間中占整個溫度范圍的 1 %

電源電壓的影響

在所設置的運行時間中占整個電壓范圍的 1 %

RoHS 指令（日期）

09/12/2014

控制電路/控制

電壓類型控制饋電電壓的

AC/DC

控制饋電電壓 1 AC 時

● 50 Hz 時

12 ... 240 V

● 60 Hz 時

12 ... 240 V

控制饋電電壓頻率 1

50 ... 60 Hz

控制饋電電壓 1 DC 時

●

12 ... 240 V

工作區要素控制饋電電壓測定值 DC 時

● 初始值

0.8

● 終值

1.1

工作區要素控制饋電電壓測定值 AC 時 50 Hz 時

● 初始值

0.8

● 終值

1.1

工作區要素控制饋電電壓測定值 AC 時 60 Hz 時

● 初始值

0.8

● 終值

1.1

接通電流峰值

● 24 V 時

0.3 A

● 240 V 時

5 A

接通電流峰值持續時間

● 24 V 時

0.3 ms

● 240 V 時

0.5 ms

切換功能

開關功能

● 動作延遲的

是

● 響應延遲/瞬時切換

是

● 接通脈沖單次觸發

是

● 接通脈沖單次觸發/瞬時切換

是

● 返回延遲

否

開關功能

● 通過暫停對稱閃爍啟動/瞬時切換

是

● 通過暫停對稱閃爍啟動

是

● 通過脈沖對稱閃爍啟動/瞬時切換

是

● 通過脈沖對稱閃爍啟動

是

● 通過暫停非對稱閃爍啟動

否

● 開始脈沖式非對稱閃爍

否

開關功能

● 帶跟蹤時間的星－三角開關電路

否

● 星－三角開關電路

是

開關功能使用控制信號

● 附加的響應延遲

是

● 脈沖關斷

是

● 脈沖關斷/瞬時切換

是

● 返回延遲

是

● 返回延遲/瞬時切換

是

● 脈沖延遲

是

● 脈沖延遲/瞬時切換

是

● 脈沖形成的

是

● 脈沖形成/瞬時切換

是

● 外加相應延遲/瞬時切換

是

● 響應延遲/返回延遲/瞬時切換

是

● 接通脈沖單次觸發

是

● 接通脈沖單次觸發/瞬時切換

是

開關功能脈沖接點繼電器使用控制信號

● 通過關閉的控制信號可重新觸發/瞬時切換

是

● 通過接通的控制信號可重新觸發

是

● 通過接通的控制信號可重新觸發/瞬時切換

是

● 通過關閉的控制信號可重新觸發

是

控制接口的規格無浮動式

是

保護裝置，防止短路導致開關裝置損壞。

熔斷體規格用于輔助開關的短路保護需要

保險絲gL/gG: 4A

輔助電路

材料開關觸點

AgSnO2

常閉觸點數量

● 延遲轉換的

0

● 無延遲轉換的

0

常開觸點數量

● 延遲轉換的

0

● 無延遲轉換的

0

轉換器數量

● 延遲轉換的

2

● 無延遲轉換的

0

工作電流輔助觸頭的 AC-15 時

● 24 V 時

3 A

● 250 V 時

3 A

工作電流輔助觸頭的 DC-13 時

● 24 V 時

1 A

● 125 V 時

0.2 A

● 250 V 時

0.1 A

開關頻率帶有接觸器3RT2 ***大值

5 000 1/h

接觸可靠性輔助觸頭的

每100 Mio.(17 V, 5 mA)次開關轉換出現一次錯誤情況

觸點負荷能力輔助觸頭的符合 UL

R300 / B300

電流通斷能力電感負載時

0.01 ... 3 A

輸入/ 輸出

產品功能

● 繼電器輸出端轉換延遲的/立刻的

是

● 零電壓安全

否

電磁兼容性

EMC 干擾發射符合 IEC 61812-1

環境A(工業區域)

EMC 抗干擾穩定性符合 IEC 61812-1

符合清晰度/銳度3

電纜連接的干擾耦合

● 來自脈沖按照IEC 61000-4-4的

2kV電網電源連接 / 1kV控制極

● 來自線對地浪涌符合 IEC 61000-4-5的

2 kV

● 來自導線-導線浪涌符合 IEC 61000-4-5的

1 kV

電磁場產生的的干擾饋入按照IEC 61000-4-3的

10 V/m

靜電的放空按照IEC 61000-4-2

4kV觸點放電 / 8kV排氣

安全

類別按照EN 954-1

無

電氣安全

防護等級 IP 正面的符合 IEC 60529

IP20

絕緣方式

基本絕緣

接口/ 接線端子

產品組件用于輔助和控制電路的可拆下接線夾

是

電氣連接規格用于輔助和控制電路

螺栓連接

可連接的導線截面類型

● 單芯線的

1x (0.5 ... 4.0 mm²)、2x (0.5 ... 2,5 mm²)

● 細芯線的帶有電纜末端加工

1x (0.5 ... 4 mm²)、2x (0.5 ... 1.5 mm²)

● 在 AWG 導線處單芯線的

1x (20 ... 12), 2x (20 ... 14)

● 在 AWG 導線處多芯線

1x (20 ... 12), 2x (20 ... 14)

可連接的導線截面

● 單芯線的

0.5 ... 4 mm²

● 細芯線的帶有電纜末端加工

0.5 ... 4 mm²

AWG 號碼作為已編碼可連接的導線截面

● 單芯線的

20 ... 12

● 多芯線

20 ... 14

擰緊扭矩

0.6 ... 0.8 N·m

螺紋規格連接螺栓的

M3

裝入/固定/外廓尺寸

裝入位置

任意的

緊固類型

螺栓和扣接固定于安裝導軌35mm

高度

100 mm

寬度

22.5 mm

深度

90 mm

須遵守間距

● 單列式安裝的

— 向前地

0 mm

— 反向地

0 mm

— 向上地

0 mm

— 向下地

0 mm

— 側向地

0 mm

● 到接地部件

— 向前地

0 mm

— 反向地

0 mm

— 向上地

0 mm

— 側向地

0 mm

— 向下地

0 mm

● 到帶電壓部件

— 向前地

0 mm

— 反向地

0 mm

— 向上地

0 mm

— 向下地

0 mm

— 側向地

0 mm

環境條件

安裝高度高度超出水平面以上 ***大值

2 000 m

環境溫度

● 運行期間

-25 ... +60 °C

● 存放期間

-40 ... +85 °C

● 運輸期間

-40 ... +85 °C

相對空氣濕度運行期間

10 ... 95 %

認可證書
