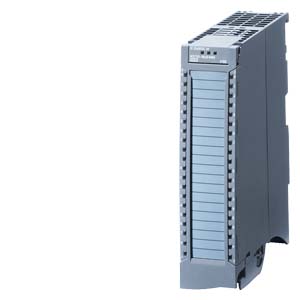

西門子PLC 1500系列6ES7550-1AA01-0AB0計數器模塊
點擊圖片查看原圖
品牌： 西門子
重量： 250g
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2024-03-05 08:34
瀏覽次數： 202
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

 SIMATIC S7-1500， TM count 2x24V 計數器模塊，雙通道 用于 24V 增量編碼器或 脈沖編碼器， 3 DI，2 個數字輸出/每個通道
一般信息
產品類型標志 TM Count 2x24V
固件版本 V2.0
● 可更新固件 是
產品功能
● I&M 數據 是; I&M0 至 I&M3
● 時鐘同步模式 是
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本 V16，帶 HSP 0332 / V17
● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 GSD，修訂版 5
● PROFINET 版本 GSD 版 / GSD 修訂版以上 v2.3 / -
安裝方式/安裝
導軌安裝 是; S7-1500 型材導軌
電源電壓
負載電壓 L+
● 額定值 (DC) 24 V
● 允許范圍，下限 (DC) 19.2 V
● 允許范圍，上限 (DC) 28.8 V
● 反極性保護 是
輸入電流
耗用電流，***大值 75 mA; 無負載
傳感器供電
輸出端數量 1; 兩個通道共用一個 24V 傳感器電源
24 V 傳感器供電
● 24 V 是; L+ (-0.8 V)
● 短路保護 是
● 輸出電流，***大值 1 A; 所有編碼器/通道的總電流
功率
來自背板總線的功率輸出 1.3 W
功率損失
功率損失，典型值 4 W
地址范圍
每個模塊的地址空間
● 輸入端 32 byte; 每個通道 16 字節；快速模式時 4 字節
● 輸出端 24 byte; 每個通道 12 字節；運動控制時 4 字節，快速模式時 0 字節
數字輸入
數字輸入端數量 6; 每條通道 3 個
可編程的數字輸入端 是
輸入特性符合 IEC 61131，類型 3 是
數字輸入端功能，可設置參數
● Tor 啟動/停止 是
● 捕獲 是
● 同步 是
● 未指定的數字輸入端 是
● 測頭 是
輸入電壓
● 輸入電壓類型 DC
● 額定值 (DC) 24 V
● 對于信號“0” -5 ... +5 V
● 對于信號“1” +11 至 +30V
● 輸入端允許的電壓，***小值 -30 V; 持續 -5 V，短時 -30 V 反極性保護
● 輸入端允許的電壓，***大值 30 V
輸入電流
● 對于信號“1”，典型值 2.5 mA
輸入延遲（輸入電壓為額定值時）
對于標準輸入端
— 可參數化 是; 無 / 0.05 / 0.1 / 0.4 / 0.8 / 1.6 / 3.2 / 12.8 / 20 ms
— 從“0”到“1”時，***小值 6 µs; 設置參數時“無”
— 從“1”到“0”時，***小值 6 µs; 設置參數時“無”
用于技術功能
— 可參數化 是
導線長度
● 屏蔽，***大值 1 000 m
● 未屏蔽，***大值 600 m
數字輸出
數字輸出類型 晶體管
數字輸出端數量 4; 每條通道 2 個
可編程的數字輸出端 是
短路保護 是; 電子/熱學
● 響應閾，典型值 1 A
感應式關閉電壓的限制 L+ (-53 V)
控制數字輸入 是
數字輸出端功能，可設置參數
● 比較值轉換 是
● 未指定的數字輸出端 是
輸出端的通斷能力
● 電阻負載時的***大值 0.5 A; 每個數字輸出端
● 照明負載時的***大值 5 W
負載電阻范圍
● 下限 48
● 上限 12 k
輸出電壓
● 輸出電壓類型 DC
● 對于信號 “1”，***小值 23.2 V; L+ (-0.8 V)
輸出電流
● 對于信號“1”的額定值 0.5 A; 每個數字輸出端
● 針對信號“1”的允許范圍，***大值 0.6 A; 每個數字輸出端
● 針對信號“1”的***小負載電流 2 mA
● 針對信號“0”的剩余電流，***大值 0.5 mA
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值 50 µs
● 從 ”1” 到“0”，***大值 50 µs
開關頻率
● 電阻負載時的***大值 10 kHz
● 電感負載時的***大值 0.5 Hz; 根據 IEC 60947-5-1，DC-13；注意降額曲線
● 照明負載時的***大值 10 Hz
輸出端的總電流
● 每個模塊的***大電流 2 A
導線長度
● 屏蔽，***大值 1 000 m
● 未屏蔽，***大值 600 m
傳感器
可連接傳感器
● 雙線傳感器 是
— 允許的閉路電流（雙線傳感器） ***大值 1.5 mA
傳感器信號，增量編碼器（非對稱）
● 輸入電壓 24 V
● 輸入頻率，***大值 200 kHz
● 計數頻率，***大值 800 kHz; 四倍分析時
● 屏蔽導線長度，***大值 600 m; 與輸入頻率、編碼器和電纜質量有關；200 kHz 時***長 50 m
● 信號濾波器，可設置參數 是
● 帶有 A/B 軌跡的增量編碼器，90° 相移 是
● 帶有 A/B 軌跡的增量編碼器，90° 相移和零軌跡 是
● 脈沖編碼器 是
● 具有方向的脈沖編碼器 是
● 每個計數方向具有正信號的脈沖編碼器 是
物理接口
● 源型輸入/漏性輸入 是
● 輸入特性符合 IEC 61131，類型 3 是
報警/診斷/狀態信息
報警
● 診斷報警 是
● 過程報警 是
診斷
● 電源電壓監控 是
● 斷線 是
● 短路 是
● 增量式編碼器中 A/B 轉換錯誤 是
診斷顯示 LED
● RUN LED 是; 綠色 LED
● ERROR LED 是; 紅色 LED
● MAINT LED 是; 黃色 LED
● 電源電壓監控 (PWR-LED) 是; 綠色 LED
● 通道狀態顯示 是; 綠色 LED
● 用于通道診斷 是; 紅色 LED
集成功能
計數器 是
● 計數器數量 2
● 計數頻率，***大值 800 kHz; 四倍分析時
快速模式 是
計數功能
● 可以與 TO 高速計數器一起使用 是
● 循環計數 是
● 可對計數器特性進行參數設置 是
● 數字輸入端上的硬件 Tor 是
● 軟件 Tor 是
● 事件控制停止 是
● 通過數字輸入端同步 是
● 計數范圍，可設置參數 是
比較儀
— 比較儀數量 2; 各通道
— 方向性 是
— 可從用戶程序中更改 是
位置收集
● 增量收集 是
● 適用于 S7-1500 運動控制 是
● 適用于 SIMOTION 是
測量功能
● 測量時間，可設置參數 是
● 動態測量時間調整 是
● 閾值數量，可設置參數 2
測量范圍
— 頻率測量，***小值 0.04 Hz
— 頻率測量，***大值 800 kHz
— 周期持續時間測量，***小值 1.25 µs
— 周期持續時間測量，***大值 25 s
精度
— 頻率測量 100 ppm；與測量周期和信號分析有關
— 周期持續時間測量 100 ppm；與測量周期和信號分析有關
— 測速 100 ppm；與測量周期和信號分析有關
電位隔離
通道的電勢分離
● 在通道之間 否
● 在通道和背板總線之間 是
● 在通道和負載電壓 L+ 之間 否
絕緣
絕緣測試，使用 707 V DC（測試類型）
環境要求
運行中的環境溫度
● 水平安裝，***小值 -30 °C
● 水平安裝，***大值 60 °C; 注意感應負載的降額
● 垂直安裝，***小值 -30 °C
● 垂直安裝，***大值 40 °C; 注意感應負載的降額
參考海平面的運行高度
● ***大海拔安裝高度 5 000 m; 安裝海拔高度的限制 >2 000 m，請見 ET 200MP 系統手冊
分布式運行
在 SIMATIC S7-300 是
在 SIMATIC S7-400 是
在 SIMATIC S7-1200 是
在 SIMATIC S7-1500 是
在標準 PROFIBUS 主站 是
在標準 PROFINET 控制器 是
尺寸
寬度 35 mm
高度 147 mm
深度 129 mm
重量
重量，約 250 g
上一次修改： 2023/8/8
