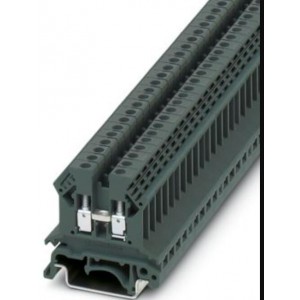

菲尼克斯TB 2,5 B I - 直通式接線端子

3059773



菲尼克斯直通式接線端子， 標稱工作電壓: 800 V， 額定電流: 24 A， 連接量: 2， 接線方式: 螺釘連接， 額定接線容量: 2.5 mm2， 橫截面: 0.5 mm2 - 4 mm2， 安裝方式: NS 35/7,5， NS 35/15， NS 32， 顏色: 深灰色

直通式接線端子、多導線接線端子和多層接線端子

使用菲尼克斯電氣的直通式接線端子、多層接線端子和多導線接線端子，在一個接線端子中就能連接兩條或多條導線，非常節省空間。接線端子的特點在于橋接靈活并且擁有***佳的標識選項。

important;">產品詳情



Collapse all

---

---

技術數據



---

產品屬性

產品類型	直通式接線端子
連接量	2
行數	1
電位	1
絕緣特性
過電壓類別	III
污染等級	3

---

電氣特性

額定浪涌電壓	8 kV
額定條件下的***大功耗	0.77 W

---

連接數據

每層的連接數量	2
額定橫截面	2.5 mm²
額定接線容量AWG	12
螺紋	M2,5
緊固扭矩	0.4 ... 0.5 Nm
剝線長度	7 mm
塞規	A3
連接符合標準	IEC 60947-7-1
剛性導線橫截面	0.5 mm² ... 4 mm²
橫截面 AWG	20 ... 12 (按IEC標準修訂)
柔性導線橫截面	0.5 mm² ... 2.5 mm²
導線橫截面，柔性[AWG]	20 ... 14 (按IEC標準修訂)
柔性導線橫截面（套管不帶塑料絕緣管）	0.5 mm² ... 2.5 mm²
柔性導線橫截面（帶塑料絕緣管的套管）	0.5 mm² ... 2.5 mm²
包含插拔式橋接件在內的接線容量，剛性	0.5 mm² ... 1.5 mm²
包含插拔式橋接件在內的接線容量，柔性	0.5 mm² ... 2.5 mm²
2根橫截面相同的導線，剛性導線	0.5 mm² ... 1.5 mm²
2根橫截面相同的導線，AWG剛性	20 ... 14 (按IEC標準修訂)
2根橫截面相同的導線，柔性導線	0.5 mm² ... 1.5 mm²
2根橫截面相同的導線，AWG柔性	20 ... 14 (按IEC標準修訂)
2根具有相同橫截面的導線，柔性，帶TWIN套管及塑料套管	0.5 mm² ... 1 mm²
標稱電流	24 A
***大負載電流	24 A (接線容量2.5mm²)
額定電壓	800 V
額定橫截面	2.5 mm²

---

尺寸

寬度	6.2 mm
端板寬度	1.5 mm
高度	42.5 mm
NS 32深度	47 mm
NS 35/7,5深度	42 mm
NS 35/15深度	49.5 mm

---

材料規格

顏色	深灰色
阻燃等級，符合UL 94	V0
絕緣材料組	I
絕緣材料	PA
低溫下的靜態絕緣材料應用	-60 °C
絕緣材料的溫度指數（DIN EN 60216-1（VDE 0304-21））	130 °C
絕緣材料相對溫度指數（電氣，UL 746 B）	130 °C

---

電氣測試

電涌電壓測試
測試電壓設定值	9.8 kV
結果	已通過測試
短時耐受電流 2.5 mm²	0.3 kA
結果	已通過測試
工頻耐受電壓
測試電壓設定值	2 kV
結果	已通過測試

---

機械特性

機械參數
開口式側板	是

---

機械測試

機械強度
結果	已通過測試
載體上的附件
測試力設定值	1 N
結果	已通過測試
導線損壞和松動測試
旋轉速度	10 rpm
rpm	135
導線橫截面／重量	0.5 mm² / 0.3 kg
	2.5 mm² / 0.7 kg
	4 mm² / 0.9 kg
結果	已通過測試

---

環境和真實條件

針焰測試
暴露時間	30 s
結果	已通過測試
環境條件
環境溫度（運行）	-60 °C ... 110 °C (考慮到自加熱在內的工作溫度范圍；有關***高短期工作溫度，請參見電氣特性相對溫度指數)
環境溫度（存放/運輸）	-25 °C ... 60 °C (短期內，不超過24 h，-60°C至+70°C)
環境溫度（組裝）	-5 °C ... 70 °C
環境溫度（執行）	-5 °C ... 70 °C
允許濕度（運行）	20 % ... 90 %
允許濕度（存放/運輸）	30 % ... 70 %

---

標準和規范

連接符合標準

IEC 60947-7-1

---

安裝

安裝類型	NS 35/7,5
	NS 35/15
	NS 32

---

商業數據



訂貨號	3059773
包裝單位	50 pc
***小訂貨量	50 pc
銷售關鍵代碼	BEK211
產品關鍵代碼	BEK211
GTIN	4046356643467
單件重量（含包裝）	6.184 g
單件重量（不含包裝）	6.184 g
關稅號	8536901900
原產地	CN
