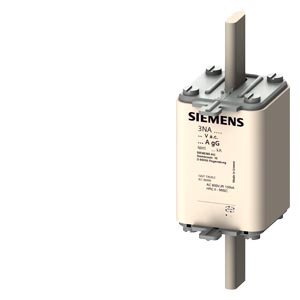

NH 熔斷片，NH1，輸入： 200 A，gG，Un AC：500 V，Un DC：440 V，前端標示警報器， 導電握耳 |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品名稱 |
NH 熔斷體 |
| 產品的規格 |
帶刀型觸頭 |
| 標識報警器結構 |
是 |
| 開關觸點規格 |
無腐蝕，鍍銀 |
| 熔斷體規格 |
NH 熔斷體 |
| 一般技術數據 |
| 熔斷器系統的結構尺寸 根據 DIN EN 60269-1 |
NH2 |
| 熔斷片操作等級 |
gL/gG |
| 安裝類型 |
導電握耳 |
| 電壓類型 工作電壓 |
AC/DC |
| 供電電壓 |
|
| ● AC 時 |
500 V |
| ● DC 時 |
440 V |
| 防護等級 |
| 防護等級 IP |
IP20，帶連接導線 |
| 交換容量 |
| 制動能力 |
|
| ● AC 時 符合 IEC 60269 測定值 |
120 kA |
| ● DC 時 時間常數 ≥ 10 ms 時 符合 IEC 60269 測定值 |
25 kA |
| 耗散 |
| 損耗功率 [W] |
15 W |
| 損耗功率 [W] 電流測定值時 AC 時 在熱運行狀態中 每個電極 |
15 W |
| 機械設計 |
| 寬度 外殼的 |
47.2 mm |
| 裝入位置 |
任意，***好垂直 |
| 凈重 |
431 g |
| 環境條件 |
| 環境溫度 運行期間 |
|
| ● ***小值 |
-5 °C |
| ● ***大值 |
40 °C |
| 氣候級 |
-20 到 +50，相對濕度為 95% 時 |
| 氣候級 存放期間 |
20°C 時的空氣濕度 90% |
| 證書 |
| 參考標示 符合 IEC 81346-2:2009 |
FC |
