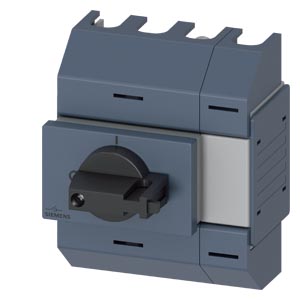

隔離開關 32A，模塊01，4 極 中心前面驅動 整體設備 帶灰色直接驅動 箱型端子 |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品名稱 |
負載隔離開關 3KD |
| 產品的規格 |
開關 |
| 顯示方式 用于手動操作的開關位置指示器 |
O-I |
| 操作元件的結構形式 |
短旋轉手柄 |
| 開關操縱機構的結構形式 |
前橋驅動 |
| 開關操縱機構的結構形式 電機驅動 |
否 |
| 一般技術數據 |
| 極數 |
4 |
| 設備的構造類型 |
固定式裝入 |
| 負載隔離開關的結構尺寸 |
01 |
| 機械式使用壽命（轉換周期） 典型 |
100 000 |
| 電氣使用壽命（操作循環） |
|
| ● AC-23 A 時 690 V 時 |
6 000 |
| I2t 值 |
|
| ● 保險裝置的 400 V 時 許可***大值 |
6 400 A²·s |
| ● 保險裝置的 500 V 時 許可***大值 |
6 400 A²·s |
| ● gG 保險裝置的 690 V 時 許可***大值 |
5 800 A²·s |
| 位置 開關操動機構的 |
居中 |
| 過電壓百分比 參考工作電壓 AC 時 400、500、690 V 時 50/60 Hz 時 |
5 % |
| 過壓類別 |
III |
| 污染程度 |
3 |
| 電壓 |
| 絕緣電壓 |
|
| ● 測定值 |
750 V |
| 抗沖擊電壓能力 測定值 |
8 kV |
| 防護等級 |
| 防護等級 IP |
IP10 |
| 防護等級 IP |
|
| ● 開關閉合時 帶有擋板或電纜終端蓋 |
IP10 |
| ● 正面的 |
IP40 |
| 耗散 |
| 損耗功率 [W] |
|
| ● 在常規的熱額定電流中 每個電極 |
1.2 W |
| ● 在常規的熱額定電流中 每臺設備 |
1.2 W |
| ● 電流測定值時 AC 時 在熱運行狀態中 每個電極 |
1.2 W |
| 主電路 |
| 額定功率 |
|
| ● AC-23 A 時 500 V 時 測定值 |
11 kW |
| 工作電流 測定值 |
32 A |
| 輔助電路 |
| 所連接常閉觸點的數量 用于輔助觸點 |
0 |
| 所連接常開觸點的數量 用于輔助觸點 |
0 |
| 所連接轉換觸頭的數量 用于輔助觸點 |
0 |
| 轉換器數量 用于輔助觸點 |
0 |
| 常閉觸點數量 用于輔助觸點 |
1 |
| 常開觸點數量 用于輔助觸點 |
1 |
| 適應性 |
| 應用適宜性 |
|
| ● 主開關 |
是 |
| ● 負載切斷開關 |
是 |
| ● 急停開關 |
否 |
| ● 安全 |
是 |
| ● 維護/修理開關 |
是 |
| 產品詳細信息 |
| 產品組件 |
|
| ● 脫扣報警器 |
否 |
| ● 電壓脫扣器 |
否 |
| ● 欠壓脫扣器 |
否 |
| ● 帶有超前轉換觸點的欠壓脫扣器 |
否 |
| 產品擴展 輔助開關 |
是 |
| 產品擴展 可選 |
|
| ● 電機驅動 |
否 |
| ● 電壓脫扣器 |
否 |
| 短路 |
| 短路電流 (Icm) 接通能力 針對負荷隔離開關 |
|
| ● 沒有熔斷器 測定值 ***小值 |
1.78 kA |
| 特定短路電流 使用電源熔斷器時 |
|
| ● 500 V 時 通過 gG 熔斷器 測定值 |
50 kA |
| ● 690 V 時 通過 gG 熔斷器 測定值 |
50 kA |
| 連接 |
| 可連接的導線截面類型 針對 Cu 導線 |
|
| ● 單芯線的 |
1 x (2.5 ...35) mm² |
| ● 細芯線的 帶有電纜末端加工 |
1 x (2.5 ...16) mm² |
| ● 多芯線 |
1 x (2.5 ...5) mm² |
| 電氣連接規格 用于主電路 |
箱型端子 |
| 機械設計 |
| 高度 |
100 mm |
| 寬度 |
83 mm |
| 深度 |
92 mm |
| 緊固類型 |
螺旋和 DIN 導軌固定 35 mm |
| 緊固類型 |
|
| ● 4 孔緊固式的正面裝配 |
否 |
| ● 中心緊固式的正面裝配 |
否 |
| ● 導軌安裝 |
是 |
| 裝入位置 |
任意的 |
| 凈重 |
355 g |
| 環境條件 |
| 環境溫度 運行期間 |
|
| ● ***小值 |
-5 °C |
| ● ***大值 |
40 °C |
| 環境溫度 存放期間 |
|
| ● ***小值 |
-25 °C |
| ● ***大值 |
55 °C |
