EK1100 | EtherCAT 耦合器

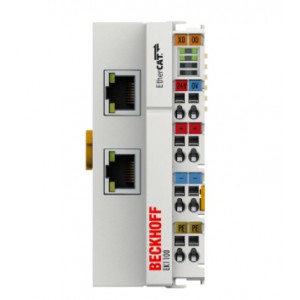

EK1100 耦合器用于連接 EtherCAT 與 EtherCAT 端子模塊（Elxxxx）。一個站點由一個 EK1100 耦合器、任意多個 EtherCAT 端子模塊和一個總線末端端子模塊組成。該耦合器將來自 Ethernet 100BASE-TX 的傳遞報文轉換為 E-bus 信號。
耦合器通過上面的以太網接口與網絡相連。下面的 RJ45 接口可用于連接同一網段上的其它 EtherCAT 設備。在 EtherCAT 網絡中，可將 EK1100 耦合器安裝在以太網信號傳輸段（100BASE-TX）中的任意位置，但不能直接安裝在交換機上。耦合器 BK9000（用于 K-bus 組件）可直接與交換機相連。
產品特點：
1.RJ45 接口可用于連接同一網段上的其它 EtherCAT 設備。
2.在 EtherCAT 網絡中，可將 EK1100 耦合器安裝在以太網信號傳輸段（100BASE-TX）中的任意位置
3.耦合器通過上面的以太網接口與網絡相連。
技術參數：
| EtherCAT 系統內的任務 |
連接 EtherCAT 端子模塊（Elxxxx）與 100BASE-TX EtherCAT 網絡 |
| 數據傳輸介質 |
Ethernet/EtherCAT 電纜（低 CAT 5），屏蔽型 |
| 站點之間的距離 |
長 100 米（100BASE-TX） |
| EtherCAT 端子模塊數量 |
多 65,534 個 |
| 協議 |
EtherCAT |
| 延遲 |
約 1 µs |
| 數據傳輸率 |
100 Mbaud |
| 組態 |
無需配置 |
| 總線接口 |
2 x RJ45 |
| 電源 |
24 V D
C (-15 %/+20 %) |
| Us 電流消耗 |
70 mA +（Σ E-bus 電流/4） |
| Up 電流消耗 |
負載 |
| E-bus 電流負載 |
2000 mA |
| 電源觸點 |
大 24 V DC / 大 10 A |
| 電氣隔離 |
500 V（電源觸點/電源電壓/現場總線） |
| 工作/儲藏溫度 |
-25…+60 °C/-40…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等級/安裝位置 |
IP 20/可變 |
