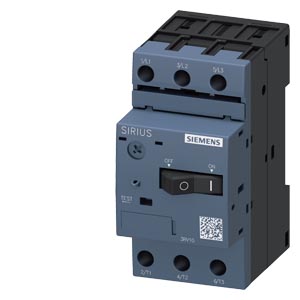

西門子斷路器 3RV1011-1CA10 結構尺寸 S00 用于電機保護
點擊圖片查看原圖
品牌： 西門子
商品編號(市售編號)： 3RV1011-1CA10
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2024-01-24 11:59
瀏覽次數： 179
詢價
店鋪基本資料信息

 產品詳細說明

3RV1011-1CA10



CIRCUIT-BREAKER, 1.8...2.5 A,

技術數據

斷路器，結構尺寸 S00 用于電機保護，等級 10 A 脫扣器 1.8 - 2.5 A N 脫扣器 33 A 螺栓型端子連接 標準通斷能力
產品品牌名稱 SIRIUS
產品名稱 斷路器
產品的規格 用于電機保護
產品類型名稱 3RV1
綜合技術數據
斷路器的結構尺寸 S00
接觸器的結構尺寸 可組合的 依公司特殊情況而定的 S00
產品擴展 輔助開關 是
損耗功率 [W] 電流測定值時
● AC 時 在熱運行狀態中 7.25 W
● AC 時 在熱運行狀態中 每個電極 2.4 W
絕緣電壓 污染度 3 時 AC 時 測定值 690 V
抗沖擊電壓能力 測定值 6 kV
機械式使用壽命（轉換周期）
● 主觸點的 典型 100 000
● 輔助觸頭的 典型 100 000
電氣使用壽命（操作循環） 典型 100 000
點火保護形式 符合 ATEX 產品指令 2014/34/EU Ex II (2) GD
資格證明 符合 ATEX 產品指令 2014/34/EU DMT 02 ATEX F 001
參考標示 符合 IEC 81346-2:2009 Q
RoHS 指令（日期） 01/01/2013
環境條件
安裝高度 高度超出水平面以上 ***大值 2 000 m
環境溫度
● 運行期間 -20 ... +60 °C
● 存放期間 -50 ... +80 °C
● 運輸期間 -50 ... +80 °C
相對空氣濕度 運行期間 10 ... 95 %
主電路
極數 用于主電路 3
可設置的電流動作值 電流控制的過載脫扣的 1.8 ... 2.5 A
工作電壓
● 測定值 20 ... 690 V
● AC-3 時 測定值 ***大值 690 V
● AC-3e 時 測定值 ***大值 690 V
工作頻率 測定值 50 ... 60 Hz
工作電流 測定值 2.5 A
工作電流
● AC-3 時 400 V 時 測定值 2.5 A
● AC-3e 時 400 V 時 測定值 2.5 A
額定功率
● AC-3 時
— 230 V時 測定值 0.4 kW
— 400 V 時 測定值 0.75 kW
— 500 V 時 測定值 1.1 kW
— 690 V 時 測定值 1.5 kW
● AC-3e 時
— 230 V時 測定值 0.4 kW
— 400 V 時 測定值 0.75 kW
— 500 V 時 測定值 1.1 kW
— 690 V 時 測定值 1.5 kW
開關頻率
● AC-3 時 ***大值 15 1/h
● AC-3e 時 ***大值 15 1/h
輔助電路
轉換器數量 用于輔助觸點 0
保護和監控功能
產品功能
● 接地識別 否
● 斷相識別 是
脫扣等級 CLASS 10
過電流脫扣器規格 熱的
極限短路電流 (Icu) 分?jǐn)嗄芰?/td>
● AC 時 240 V 時 測定值 100 kA
● AC 時 400 V 時 測定值 100 kA
● AC 時 500 V 時 測定值 10 kA
● AC 時 690 V 時 測定值 2 kA
工作短路電流 (Ics) 分?jǐn)嗄芰?AC 時
● 240 V 時 測定值 100 kA
● 400 V 時 測定值 100 kA
● 500 V 時 測定值 100 kA
● 690 V 時 測定值 2 kA
電流動作值 無延遲的短路脫扣器的 33 A
UL/CSA 額定數據
全負載電流 (FLA) 對于三相交流電機
● 480 V 時 測定值 2.5 A
● 600 V 時 測定值 2.5 A
輸出的機械功率 [hp]
● 針對單相交流電機
— 230 V時 測定值 0.17 hp
● 對于三相交流電機
— 200/208 V 時 測定值 0.5 hp
— 220/230 V 時 測定值 0.5 hp
— 460/480 V 時 測定值 1 hp
— 575/600 V 時 測定值 1.5 hp
保護裝置，防止短路導致開關裝置損壞。
產品功能 短路保護 是
短路脫扣器的規格 磁力
熔斷體規格 IT 電網中 用于主電路的短路保護
● 240 V 時 不需要
● 400 V 時 gL/gG 35 A
● 500 V 時 gL/gG 25 A
● 690 V 時 gL/gG 25 A
裝入/固定/外廓尺寸
裝入位置 任意的
緊固類型 按照DIN EN 60715在35mm安裝導軌上的螺絲固緊和扣接固緊
高度 90 mm
寬度 45 mm
深度 75 mm
須遵守間距
● 到接地部件 400 V 時
— 向下地 20 mm
— 向上地 20 mm
— 側向地 9 mm
● 到帶電壓部件 400 V 時
— 向下地 20 mm
— 向上地 20 mm
— 側向地 9 mm
● 到接地部件 500 V 時
— 向下地 20 mm
— 向上地 20 mm
— 側向地 9 mm
● 到帶電壓部件 500 V 時
— 向下地 20 mm
— 向上地 20 mm
— 側向地 9 mm
● 到接地部件 690 V 時
— 向下地 20 mm
— 向上地 20 mm
— 反向地 0 mm
— 側向地 9 mm
— 向前地 0 mm
● 到帶電壓部件 690 V 時
— 向下地 20 mm
— 向上地 20 mm
— 反向地 0 mm
— 側向地 9 mm
— 向前地 0 mm
接口/ 接線端子
電氣連接規格
● 用于主電路 螺栓連接
電氣連接的排列 用于主電路 上面和下面
可連接的導線截面類型
● 用于主觸點
— 單芯線或多芯線 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x (1 ... 4 mm²)
— 細芯線的 帶有電纜末端加工 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
可連接的導線截面類型
● 用于輔助觸點
— 單芯線或多芯線 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
擰緊扭矩
● 用于主觸點 螺栓連接時 0.8 ... 1.2 N·m
● 用于輔助觸點 螺栓連接時 0.8 ... 1.2 N·m
螺絲刀頭的尺寸 PZ 頭尺寸 2
螺紋規格 連接螺栓的
● 用于主觸點 M3
安全
引起危險的停機故障比例
● 低需求率時 符合 SN 31920 50 %
● 需求率較高 符合 SN 31920 50 %
失效率 [FIT] 低需求率時 符合 SN 31920 50 FIT
B10 值 需求率較高 符合 SN 31920 5 000
電氣安全
防護等級 IP 正面的 符合 IEC 60529 IP20
防接觸保護 正面的 符合 IEC 60529 確保從前部垂直觸摸時手指安全
顯示方式 開關狀態 等臂桿
