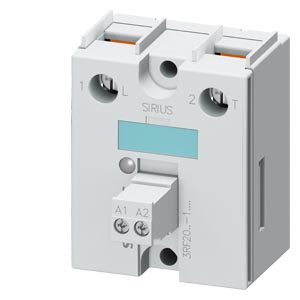

西門子EP-i 3RF2070-1AA04-0WF0 半導體繼電器
點擊圖片查看原圖
品牌： 西門子
產品名稱： 半導體繼電器
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2024-01-23 16:05
瀏覽次數： 376
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

半導體繼電器，單相 3RF2 等分間隔 45 mm，70 A 48-460 V / 24 V DC 螺栓型端子連接 帶導熱箔
產品品牌名稱 SIRIUS
產品名稱 半導體繼電器
產品的規格 1 相
產品類型名稱 3RF20
綜合技術數據
產品功能 零點接通
損耗功率 [W] 電流測定值時
● AC 時 在熱運行狀態中 94 W
● AC 時 在熱運行狀態中 每個電極 94 W
● 無負載電流份額 典型 0.4 W
絕緣電壓 測定值 600 V
電壓類型
● 工作電壓 AC
● 控制饋電電壓的 DC
耐沖擊性 符合 IEC 60068-2-27 15g / 11 ms
抗震強度 符合 IEC 60068-2-6 2g
參考標示 符合 DIN EN 61346-2 Q
參考標示 符合 IEC 81346-2:2009 Q
RoHS 指令（日期） 07/01/2006
主電路
極數 用于主電路 1
常開觸點數量 用于主觸點 1
常閉觸點數量 用于主觸點 0
電壓類型 工作電壓 AC
工作電壓
● AC 時
— 50 Hz 時 測定值 48 ... 460 V
— 60 Hz 時 測定值 48 ... 460 V
工作頻率 測定值 50 ... 60 Hz
相對對稱公差 工作頻率的 10 %
關于工作電壓的工作范圍 AC 時
● 50 Hz 時 40 ... 506 V
● 60 Hz 時 40 ... 506 V
工作電流
● 在AC-51時 測定值 50 A
● 根據 UL 508 測定值 50 A
電流負載能力 ***大值 70 A
工作電流 ***小值 500 mA
電壓增長速率 在晶閘管處 用于主觸點 許可***大值 1 000 V/µs
反向電壓 在晶閘管處 用于主觸點 許可***大值 1 200 V
反向電流 晶閘管 10 mA
降級溫度 40 °C
抗脈沖電流穩定性 測定值 1 200 A
I2t 值 ***大值 7 200 A²·s
控制電路/控制
電壓類型 控制饋電電壓的 DC
控制饋電電壓 1
● DC 時 測定值 30 V
● DC 時 15 ... 24 V
控制饋電電壓
● DC 時 信號<1>識別的初始值 15 V
● DC 時 信號 <0> 終值識別 5 V
控制電流 當***低的控制饋電電壓時
● DC 時 13 mA
控制電流 DC 時 測定值 15 mA
接通延遲時間 1 ms; 額外***多一個半波
斷開延遲時間 1 ms; 額外***多一個半波
輔助電路
開關觸點的類型 常開觸點 (NO)
常閉觸點數量 用于輔助觸點 0
常開觸點數量 用于輔助觸點 0
轉換器數量 用于輔助觸點 0
裝入/固定/外廓尺寸
緊固類型 螺栓固定
● 并排裝配 是
螺紋規格 用于設備的固定螺栓 M4
擰緊扭矩 固定螺釘?shù)?***大值 1.5 N·m
擰緊轉矩 [lbf·in] 固定螺釘?shù)?***大值 13 lbf·in
高度 58 mm
寬度 45 mm
深度 48 mm
接口/ 接線端子
產品組件 用于輔助和控制電路的可拆下接線夾 是
電氣連接規格
● 用于主電路 螺栓連接
● 用于輔助和控制電路 螺栓連接
可連接的導線截面類型
● 用于主觸點
— 單芯線的 2x (1.5 ... 2.5 mm²), 2x (2.5 ... 6 mm²)
— 細芯線的 帶有電纜末端加工 2x (1 ... 2.5 mm²), 2x (2.5 ... 6 mm²), 1x 10 mm²
● 在 AWG 導線處 用于主觸點 2x (14 ... 10)
可連接的導線截面 用于主觸點
● 單芯線或多芯線 1.5 ... 6 mm²
● 細芯線的 帶有電纜末端加工 1 ... 10 mm²
可連接的導線截面類型
● 對于輔助觸點和控制觸點
— 單芯線的 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²)
— 細芯線的 帶有電纜末端加工 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²)
— 細芯線的 無電纜末端加工 1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.0 mm²)
● 在 AWG 導線處 對于輔助觸點和控制觸點 1x (AWG 20 ... 12)
AWG 號碼 作為已編碼可連接的導線截面 用于主觸點 14 ... 10
擰緊扭矩
● 用于主觸點 螺栓連接時 2 ... 2.5 N·m
● 對于輔助觸點和控制觸點 螺栓連接時 0.5 ... 0.6 N·m
擰緊轉矩 [lbf·in]
● 用于主觸點 螺栓連接時 7 ... 10.3 lbf·in
● 對于輔助觸點和控制觸點 螺栓連接時 4.5 ... 5.3 lbf·in
螺紋規格 連接螺栓的
● 用于主觸點 M4
● 輔助和控制觸點的 M3
剝線長度 導線的
● 用于主觸點 10 mm
● 對于輔助觸點和控制觸點 7 mm
安全
防護等級 IP 正面的 符合 IEC 60529 IP20
防接觸保護 正面的 符合 IEC 60529 確保從前部垂直觸摸時手指安全
環境條件
安裝高度 高度超出水平面以上 ***大值 1 000 m
環境溫度
● 運行期間 -25 ... +60 °C
● 存放期間 -55 ... +80 °C
電磁兼容性
電纜連接的干擾耦合
● 來自脈沖 按照IEC 61000-4-4的 2 kV / 5 kHz 性能標準 2
● 來自線對地浪涌 符合 IEC 61000-4-5的 2 kV 性能標準 2
● 來自導線-導線浪涌 符合 IEC 61000-4-5的 1 kV 性能標準 2
● 來自高頻射線 按照IEC 61000-4-6 140 dBuV，在 0.15 ... 80 MHz 頻率范圍內，性能標準 1
電磁場產生的的干擾饋入 按照IEC 61000-4-3的 80 MHz ... 1 GHz 10 V/m，性能標準 1
靜電的放空 按照IEC 61000-4-2 4 kV 接觸放電 / 8 kV 空氣放電，性能標準 2
電纜產生的 HF 干擾饋入 按照 CISPR11 A 類針對工業領域
電磁場產生的 HF 干擾饋入 按照 CISPR11 等級 B，適用于住宅、辦公和工廠范圍
