過載繼電器 0.32 - 1.25 A 電子用于電機保護 尺寸 S0，等級 10E 接觸器附屬裝置主電路：螺栓輔助電路：螺栓手動/自動復位

產品品牌名稱

SIRIUS

產品名稱

電子式過載繼電器

產品類型名稱

3RB3

綜合技術數據

過載繼電器結構尺寸

S0

接觸器的結構尺寸可組合的依公司特殊情況而定的

S0

損耗功率 [W] 電流測定值時 AC 時 在熱運行狀態中

0.1 W

● 每個電極

0.03 W

絕緣電壓污染度 3 時 AC 時 測定值

690 V

抗沖擊電壓能力測定值

6 kV

針對安全隔離的***大允許電壓

● 在星點不接地的電網中輔助電路和輔助電路之間

300 V

● 在星點接地的電網中輔助電路和輔助電路之間

300 V

● 在星點不接地的電網中主電路和輔助電路之間

600 V

● 在星點接地的電網中主電路和輔助電路之間

690 V

耐沖擊性

15g / 11 ms

● 符合 IEC 60068-2-27

15g / 11 ms; 信號觸點 97 / 98 處于"觸發"位置：9g / 11 ms

熱電流

1.25 A

點火保護形式符合 ATEX 產品指令 2014/34/EU

Ex II (2) G [Ex e] [Ex d] [Ex px] ; Ex II (2) D [Ex t] [Ex p]

資格證明符合 ATEX 產品指令 2014/34/EU

PTB 09 ATEX 3001

參考標示符合 IEC 81346-2:2009

F

RoHS 指令（日期）

10/01/2009

環境條件

安裝高度高度超出水平面以上 ***大值

2 000 m

環境溫度

● 運行期間

-25 ... +60 °C

● 存放期間

-40 ... +80 °C

● 運輸期間

-40 ... +80 °C

溫度補償

-25 ... +60 °C

相對空氣濕度運行期間

10 ... 95 %

主電路

極數 用于主電路

3

可設置的電流動作值電流控制的過載脫扣的

0.32 ... 1.25 A

工作電壓

● 測定值

690 V

● AC-3e 時 測定值 ***大值

690 V

工作頻率測定值

50 ... 60 Hz

工作電流測定值

1.25 A

工作電流 AC-3e 時 400 V 時 測定值

1.25 A

額定功率對于交流電機

● 400 V 時 50 Hz 時

0.12 ... 0.37 kW

● 500 V 時 50 Hz 時

0.12 ... 0.55 kW

● 690 V 時 50 Hz 時

0.18 ... 0.75 kW

輔助電路

輔助開關的結構形式

集成

常閉觸點數量用于輔助觸點

1

● 備注

用于關閉接觸器

常開觸點數量用于輔助觸點

1

● 備注

用于"觸發"消息

轉換器數量用于輔助觸點

0

工作電流輔助觸頭的 AC-15 時

● 24 V 時

4 A

● 110 V時

4 A

● 120 V 時

4 A

● 125 V 時

4 A

● 230 V時

3 A

工作電流輔助觸頭的 DC-13 時

● 24 V 時

2 A

● 60 V 時

0.55 A

● 110 V時

0.3 A

● 125 V 時

0.3 A

● 220 V 時

0.11 A

保護和監控功能

脫扣等級

CLASS 10E

過電流脫扣器規格

電子

UL/CSA 額定數據

全負載電流 (FLA) 對于三相交流電機

● 480 V 時 測定值

1.25 A

● 600 V 時 測定值

1.25 A

觸點負荷能力輔助觸頭的符合 UL

B600 / R300

保護裝置，防止短路導致開關裝置損壞。

熔斷體規格

● 用于主電路的短路保護

— 對于相配類型1 需要

gG：35 A，RK5：6 A

— 對于相配類型2 需要

gG：6 A

● 用于輔助開關的短路保護 需要

保險絲gG: 6 A

裝入/固定/外廓尺寸

裝入位置

任意的

緊固類型

接觸器附屬裝置

高度

87 mm

寬度

45 mm

深度

84 mm

接口/ 接線端子

產品組件用于輔助和控制電路的可拆下接線夾

是

電氣連接規格

● 用于主電路

螺栓連接

● 用于輔助和控制電路

螺栓連接

電氣連接的排列用于主電路

上面和下面

可連接的導線截面類型用于主觸點

● 單芯線的

2x (1 ... 2.5 mm²), 2x (2.5 ... 10 mm²)

● 多芯線

2x 10 mm²

● 單芯線或多芯線

1x (1 ... 10 mm²), 2x (1 ... 10 mm²)

● 細芯線的帶有電纜末端加工

1x (1 ... 6 mm²), 2 x (1 ... 6 mm²), 1x 10 mm²

可連接的導線截面類型

● 用于輔助觸點

— 單芯線的

1x (0.5 ... 4 mm²), 2x (0.5 ... 2.5 mm²)

— 單芯線或多芯線

1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)

— 細芯線的帶有電纜末端加工

1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²)

● 在 AWG 導線處用于輔助觸點

1x (20 ... 14), 2x (20 ... 14)

擰緊扭矩

● 用于主觸點 螺栓連接時

2 ... 2.5 N·m

● 用于輔助觸點 螺栓連接時

0.8 ... 1.2 N·m

螺絲刀柄結構

直徑 5 ... 6 mm

螺絲刀頭的尺寸

2 號米字槽

螺紋規格連接螺栓的

● 用于主觸點

M4

● 輔助和控制觸點的

M3

電氣安全

防護等級 IP 正面的符合 IEC 60529

IP20

防接觸保護 正面的符合 IEC 60529

確保從前部垂直觸摸時手指安全

通信/協議

電源類型通過IO-Link主機

否

電磁兼容性

電纜連接的干擾耦合

● 來自脈沖按照IEC 61000-4-4的

2kV(power ports電源端口),1kV(signal ports信號端口)符合清晰度或銳度3

● 來自線對地浪涌符合 IEC 61000-4-5的

2kV(線對地)符合清晰度或銳度3

● 來自導線-導線浪涌符合 IEC 61000-4-5的

1kV(線對線)符合清晰度或銳度3

● 來自高頻射線按照IEC 61000-4-6

0.15 ... 80 MHz 頻率范圍內 10 V，以 1 kHz 調制 80 % AM

電磁場產生的的干擾饋入按照IEC 61000-4-3的

10 V/m

靜電的放空按照IEC 61000-4-2

6kV觸點放電 / 8kV排氣

日本japanese丰满多毛,国产真实老熟女无套内射,骚片av蜜桃精品一区,天天燥日日燥

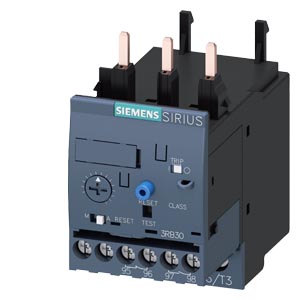

西門子SIRIUS 3RB3026-1NB0 過載繼電器
