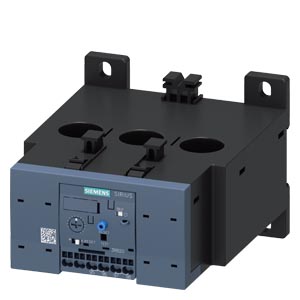

過載繼電器 50 - 200 A 用于電機保護 尺寸 S6，等級 10E 接觸器附屬裝置/獨立安裝 主電路：插入式互感器 輔助電路:彈簧端子 手動/自動復位 |
| 產品品牌名稱 |
SIRIUS |
| 產品名稱 |
電子式過載繼電器 |
| 產品類型名稱 |
3RB2 |
| 綜合技術數據 |
| 過載繼電器結構尺寸 |
S6 |
| 接觸器的結構尺寸 可組合的 依公司特殊情況而定的 |
S6 |
| 絕緣電壓 污染度 3 時 AC 時 測定值 |
1 000 V |
| 抗沖擊電壓能力 測定值 |
8 kV |
| 針對安全隔離的***大允許電壓 |
|
| ● 在星點不接地的電網中 輔助電路和輔助電路之間 |
300 V |
| ● 在星點接地的電網中 輔助電路和輔助電路之間 |
300 V |
| ● 在星點不接地的電網中 主電路和輔助電路之間 |
600 V |
| ● 在星點接地的電網中 主電路和輔助電路之間 |
690 V |
| 耐沖擊性 |
15g / 11 ms |
| ● 符合 IEC 60068-2-27 |
15g / 11 ms |
| 熱電流 |
200 A |
| 點火保護形式 符合 ATEX 產品指令 2014/34/EU |
Ex II (2) G [Ex e] [Ex d] [Ex px] ; Ex II (2) D [Ex t] [Ex p] |
| 資格證明 符合 ATEX 產品指令 2014/34/EU |
PTB 06 ATEX 3001 |
| 參考標示 符合 IEC 81346-2:2009 |
F |
| RoHS 指令（日期） |
07/01/2006 |
| 環境條件 |
| 安裝高度 高度超出水平面以上 ***大值 |
2 000 m |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +60 °C |
| ● 存放期間 |
-40 ... +80 °C |
| ● 運輸期間 |
-40 ... +80 °C |
| 溫度補償 |
-25 ... +60 °C |
| 相對空氣濕度 運行期間 |
10 ... 95 % |
| 主電路 |
| 極數 用于主電路 |
3 |
| 可設置的電流動作值 電流控制的過載脫扣的 |
50 ... 200 A |
| 工作電壓 |
|
| ● 測定值 |
1 000 V |
| ● AC-3e 時 測定值 ***大值 |
1 000 V |
| 工作頻率 測定值 |
50 ... 60 Hz |
| 工作電流 測定值 |
200 A |
| 工作電流 AC-3e 時 400 V 時 測定值 |
200 A |
| 額定功率 對于交流電機 |
|
| ● 400 V 時 50 Hz 時 |
30 ... 90 kW |
| ● 500 V 時 50 Hz 時 |
30 ... 132 kW |
| ● 690 V 時 50 Hz 時 |
55 ... 160 kW |
| 輔助電路 |
| 輔助開關的結構形式 |
集成 |
| 常閉觸點數量 用于輔助觸點 |
1 |
| ● 備注 |
用于關閉接觸器 |
| 常開觸點數量 用于輔助觸點 |
1 |
| ● 備注 |
用于"觸發"消息 |
| 轉換器數量 用于輔助觸點 |
0 |
| 工作電流 輔助觸頭的 AC-15 時 |
|
| ● 24 V 時 |
4 A |
| ● 110 V時 |
4 A |
| ● 120 V 時 |
4 A |
| ● 125 V 時 |
4 A |
| ● 230 V時 |
3 A |
| 工作電流 輔助觸頭的 DC-13 時 |
|
| ● 24 V 時 |
2 A |
| ● 60 V 時 |
0.55 A |
| ● 110 V時 |
0.3 A |
| ● 125 V 時 |
0.3 A |
| ● 220 V 時 |
0.11 A |
| 保護和監控功能 |
| 脫扣等級 |
CLASS 10E |
| 過電流脫扣器規格 |
電子 |
| UL/CSA 額定數據 |
| 全負載電流 (FLA) 對于三相交流電機 |
|
| ● 480 V 時 測定值 |
200 A |
| ● 600 V 時 測定值 |
200 A |
| 觸點負荷能力 輔助觸頭的 符合 UL |
B600 / R300 |
| 保護裝置，防止短路導致開關裝置損壞。 |
| 熔斷體規格 |
|
| ● 用于主電路的短路保護 |
|
| — 對于相配類型1 需要 |
gG: 355 A, Class L: 601 A |
| — 對于相配類型2 需要 |
gG: 315 A |
| ● 用于輔助開關的短路保護 需要 |
保險絲gG: 6 A |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
任意的 |
| 緊固類型 |
接觸器附屬裝置/獨立安裝 |
| 高度 |
119 mm |
| 寬度 |
120 mm |
| 深度 |
155 mm |
| 接口/ 接線端子 |
| 產品組件 用于輔助和控制電路的可拆下接線夾 |
是 |
| 電氣連接規格 |
|
| ● 用于主電路 |
插入式變換器 |
| ● 用于輔助和控制電路 |
彈簧連接 |
| 電氣連接的排列 用于主電路 |
上面和下面 |
| 可連接的導線截面類型 |
|
| ● 用于輔助觸點 |
|
| — 單芯線的 |
2x (0.25 ... 1.5 mm²) |
| — 單芯線或多芯線 |
2x (0,25 ... 1,5 mm²) |
| — 細芯線的 帶有電纜末端加工 |
2x (0.25 ... 1.5 mm²) |
| — 細芯線的 無電纜末端加工 |
2x (0.25 ... 1.5 mm²) |
| ● 在 AWG 導線處 用于輔助觸點 |
2x (24 ... 16) |
| 電氣安全 |
| 防護等級 IP 正面的 符合 IEC 60529 |
IP20 |
| 防接觸保護 正面的 符合 IEC 60529 |
確保從前部垂直觸摸時手指安全 |
| 通信/協議 |
| 電源類型 通過IO-Link主機 |
否 |
| 電磁兼容性 |
| 電纜連接的干擾耦合 |
|
| ● 來自脈沖 按照IEC 61000-4-4的 |
2kV(power ports電源端口),1kV(signal ports信號端口)符合清晰度或銳度3 |
| ● 來自線對地浪涌 符合 IEC 61000-4-5的 |
2kV(線對地)符合清晰度或銳度3 |
| ● 來自導線-導線浪涌 符合 IEC 61000-4-5的 |
1kV(線對線)符合清晰度或銳度3 |
| ● 來自高頻射線 按照IEC 61000-4-6 |
0.15 ... 80 MHz 頻率范圍內 10 V，以 1 kHz 調制 80 % AM |
| 電磁場產生的的干擾饋入 按照IEC 61000-4-3的 |
10 V/m |
| 靜電的放空 按照IEC 61000-4-2 |
6kV觸點放電 / 8kV排氣 |
