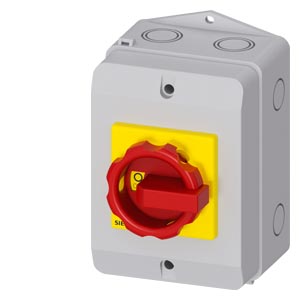

西門子 隔離開關 3LD2264-1GP53 緊急關閉開關
點擊圖片查看原圖
品牌： 西門子
產品名稱： 隔離開關
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2024-01-09 15:16
瀏覽次數： 206
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

SENTRON，隔離開關 3LD，緊急關閉開關，3 針，Iu：32 A， 額定功率/AC 23 A 時 400V 時：11.5 kW， 絕緣材料外殼用于 公制螺紋接頭，1Ö， 1S，旋轉驅動，紅色/黃色
版本
產品品牌名稱 SENTRON
產品的規格 緊急關閉開關
顯示方式 用于手動操作的開關位置指示器 1 ON - 0 OFF
開關的結構形式 公制螺紋接頭的絕緣材料封裝
操作元件的結構形式 短旋轉手柄
顏色 操縱元件的 紅色
手柄結構 旋轉驅動，紅/黃
開關操縱機構的結構形式 電機驅動 否
一般技術數據
極數 3
極數 備注 N
負載隔離開關的結構尺寸 2
機械式使用壽命（轉換周期） 典型 100 000
電氣使用壽命（操作循環）
● AC-23 A 時 690 V 時 6 000
開關頻率 ***大值 50 1/h
污染程度 3
電壓
絕緣電壓 測定值 690 V
抗沖擊電壓能力 測定值 6 kV
工作電壓
● AC 時 測定值 690 V
工作頻率 測定值
● ***小值 50 Hz
● ***大值 60 Hz
防護等級
防護等級 IP IP65
防護等級 NEMA 1、4X、12
防護等級 IP 正面的 IP65
耗散
損耗功率 [W] 電流測定值時 AC 時 在熱運行狀態中 每個電極 1.8 W
主電路
工作電流
● 在AC-21時 690 V 時 測定值 32 A
● AC-21 A 時 240 V 時 測定值 32 A
● AC-21 A 時 400 V 時 測定值 32 A
● AC-21 A 時 440 V 時 測定值 32 A
● AC-23 A 時 400 V 時 測定值 22 A
額定功率
● AC-23 A 時 240 V 時 測定值 6 kW
● AC-23 A 時 400 V 時 測定值 12 kW
● AC-23 A 時 440 V 時 測定值 11.5 kW
● AC-23 A 時 690 V 時 測定值 12 kW
● AC-3 時 240 V 時 測定值 5.5 kW
● AC-3 時 400 V 時 測定值 10 kW
● AC-3 時 690 V 時 測定值 9.5 kW
輔助電路
轉換器數量 用于輔助觸點 0
常閉觸點數量 用于輔助觸點 1
常開觸點數量 用于輔助觸點 1
工作電壓 輔助觸頭的 AC 時 ***大值 500 V
持續電流 輔助觸點的 測定值 10 A
絕緣電壓 輔助開關的 測定值 500 V
適應性
應用適宜性
● 主開關 是
● 負載切斷開關 是
● 急停開關 是
● 安全 是
● 維護/修理開關 是
產品詳細信息
產品特點 可鎖定在關斷位置 是
附件
產品擴展 可選
● 電機驅動 否
● 電壓脫扣器 否
可連接常閉觸點數量 用于輔助觸點 可加裝 ***大值 2
可連接常開觸點數量 用于輔助觸點 可加裝 ***大值 3
可連接轉換觸頭數量 用于輔助觸點 可加裝 ***大值 0
U 型鎖的數量 ***大值 3
U 形強度 U 型鎖 4 ... 8 mm
短路
特定短路電流 使用電源熔斷器時
● 690 V 時 通過 gG 熔斷器 測定值 50 kA
導通電流 開關閉合時
● 240 V 時 開關 + gG 熔斷器組合時 ***大值 4.5 kA
● 440 V 時 開關 + gG 熔斷器組合時 ***大值 4.5 kA
● 690 V 時 開關 + gG 熔斷器組合時 許可***大值 5 kA
I2t 值 開關閉合時
● 240 V 時 開關 + gG 熔斷器組合時 ***大值 9 kA2.s
● 440 V 時 開關 + gG 熔斷器組合時 ***大值 9 kA2.s
● 690 V 時 開關 + gG 熔斷器組合時 ***大值 9 kA2.s
熔斷體規格
● 用于主電路的短路保護 需要 保險絲 gL/gG: 40 A
● 用于輔助開關的短路保護 需要 保險絲gL/gG: 10A
工作電流 前置熔斷器 測定值 40 A
根據 UL
工作電流 AC 時 根據 UL 508/UL 60947-4-1 額定值 32 A
工作電壓 AC 時 50/60 Hz 時 根據 UL 508/UL 60947-4-1 測定值 600 V
有效功率 [hp] AC 時 480 V 時 根據 UL 508/UL 60947-4-1 測定值 20
有效功率 [hp] AC 時 600 V 時 根據 UL 508/UL 60947-4-1 測定值 20
短時電流強度 (SCCR) 600 V 時 根據 UL 508/UL 60947-4-1 5 kA
持續電流 前置熔斷器 符合 UL 測定值 80 A
保險裝置的類型 符合 UL RK5
連接
AWG 號碼 作為已編碼可連接的導線截面 單芯線的
● ***大值 8
● ***小值 14
可連接的導線截面類型 針對 Cu 導線
● 單芯線的 1x (1.5...16 mm²)
● 細芯線的 帶有電纜末端加工 1x (1.5...10 mm²)
● 多芯線 1x (1.5...16 mm²)
可連接的導線截面類型 用于輔助觸點
● 單芯線的 側面輔助開關 2x (0.75 ...2.5 mm²)，1x 4 mm²；前側輔助開關 1x (0.75...2.5 mm²)
● 細芯線的 帶有電纜末端加工 側面輔助開關 2x (0.75 ...1.5 mm²)，1x 2.5 mm²；正面輔助開關 1x 2.5 mm²
● 多芯線 側面輔助開關 2x (0.75 ...2.5 mm²)，1x 4 mm²；前側輔助開關 1x (0.75...2.5 mm²)
電氣連接規格
● 用于主電路 箱型端子
● 用于輔助觸點 接線夾
機械設計
高度 152 mm
寬度 100 mm
深度 117 mm
設備的構造類型 固定式裝入
緊固類型 殼體中的整套設備
緊固類型
● 4 孔緊固式的正面裝配 否
● 中心緊固式的正面裝配 是
● 導軌安裝 否
凈重 476 g
環境條件
環境溫度 運行期間
● ***小值 -25 °C
● ***大值 55 °C
環境溫度 存放期間
● ***小值 -25 °C
● ***大值 55 °C
