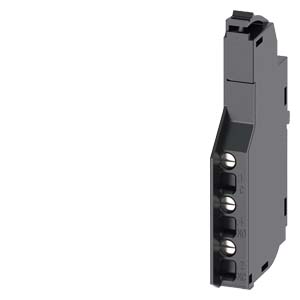

西門子低壓配電 3VA9988-0AA12 塑殼斷路器（輔助開關）

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

		輔助開關 轉換觸點 型號 HQ(7mm) 附件，用于： 3VA1；3VA20-26
版本
產品品牌名稱		SENTRON
產品名稱		輔助開關
附件		輔助開關
一般技術數據
污染程度		3
過壓類別		III
電壓
抗沖擊電壓能力		4 kV
工作電壓 / AC 時 / 50 Hz 時 / 測定值 / ***小值		240 V
工作電壓 / DC 時 / 測定值 / ***小值		250 V
電力
熱電流		6 A
工作電流
● AC-12 時 / 12 V 時		6 A
● AC-12 時 / 24 V 時		6 A
● AC-12 時 / 48 V 時		6 A
● AC-12 時 / 125 V 時		6 A
● AC-12 時 / 220/240 V 時		6 A
● DC-12 時 / 12 V 時		6 A
● DC-12 時 / 24 V 時		4 A
● DC-12 時 / 48 V 時		2 A
● DC-12 時 / 110 V時		0.5 A
● DC-12 時 / 250 V 時		0.25 A
● DC-13 時 / 12 V 時		1 A
● DC-13 時 / 24 V 時		0.8 A
● DC-13 時 / 48 V 時		0.4 A
● DC-13 時 / 110 V時		0.2 A
● DC-13 時 / 250 V 時		0.1 A
● AC-15 時 / 12 V 時		3 A
● AC-15 時 / 24 V 時		3 A
● AC-15 時 / 48 V 時		3 A
● AC-15 時 / 125 V 時		3 A
● AC-15 時 / 220/240 V 時		3 A
機械設計
高度		56 mm
寬度		7 mm
深度		30 mm
擰緊扭矩 / 螺栓連接時 / ***小值		0.4 N·m
擰緊扭矩 / 螺栓連接時 / ***大值		0.5 N·m
符合 IEC 的連接
剝線長度		15 mm
AWG 號碼 / 作為已編碼可連接的導線截面 / 用于輔助觸點
● ***小值		20
● ***大值		16
符合 UL 的連接
剝線長度 [in]		0.6 in
擰緊轉矩 [lbf·in] / 螺栓連接時 / ***小值		3.5 lbf·in
擰緊轉矩 [lbf·in] / 螺栓連接時 / ***大值		4.4 lbf·in
