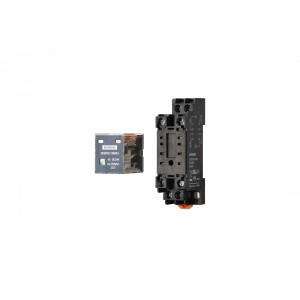

西門子 3RQ0系列繼電器 高性能款 AC24V 2CO 12A 3RQ00720DB22

技術數據

		插入式繼電器 高性能 2CO 12A AC 24 V 在機械指示器內 在 LED 中 在測試臂內
綜合技術數據
顯示方式 LED		是
產品組件
● 半導體輸入端		否
消耗的有效功率		1.2 W
絕緣電壓 針對根據 IEC 60664 的過電壓類別 III 污染度 3 時 測定值		250 V
抗沖擊電壓能力 測定值		4 000 kV
防護等級 IP		IP40
耐沖擊性 符合 IEC 60068-2-27		正弦半波 10g / 11 ms
機械式使用壽命（轉換周期） 典型		10 000 000
電氣使用壽命（操作循環） AC-1 時 400 V 時 典型		100 000
熱電流		12 A
控制電路/控制
控制饋電電壓 AC 時
● 60 Hz 時 測定值		24 V
控制饋電電壓頻率
● 1 測定值		50 Hz
● 2 測定值		60 Hz
工作區要素控制饋電電壓測定值 DC 時
● 初始值		0.8
● 終值		1.1
工作區要素控制饋電電壓測定值 AC 時 50 Hz 時
● 初始值		0.9
● 終值		1.1
工作區要素控制饋電電壓測定值 AC 時 60 Hz 時 初始值		0.8
接通延遲時間
● AC 時 ***大值		20 ms
● DC 時 ***大值		20 ms
斷開延遲時間		20 ms
切換功能
開關轉換功能的結構形式 強制執行的		否
產品組件 插座		否
輔助電路
開關觸點的類型		2 個轉換觸點
材料 開關觸點		AgNi10
工作電流 AC-15 時
● 250 V 時 測定值		6 A
工作電流 DC-13 時
● 30 V 時 測定值		6 A
接觸可靠性 輔助觸頭的		每100 Mio.(DC 17 V, 5 mA)次開關轉換出現一次錯誤情況
主電路
電壓類型		AC
輸入/ 輸出
輸出的特性 短路保護		否
顯示
顯示方式 通過 LED 指示燈的狀態顯示		LED 紅色
接口/ 接線端子
產品功能 端子可拆卸		否
裝入/固定/外廓尺寸
裝入位置		任意的
緊固類型		扣接固定
高度		36 mm
寬度		22 mm
環境條件
環境溫度
● 運行期間		-40 ... +55 °C
● 存放期間		-40 ... +85 °C
● 運輸期間		-40 ... +85 °C
相對空氣濕度 運行期間		5 ... 85 %
