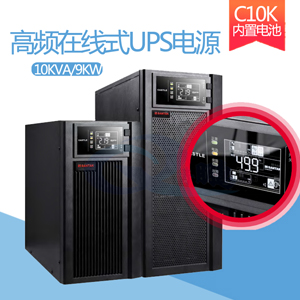

山特UPS電源C10KSC6KS重要應用場景描述：IT及網絡設備,小型服務器及工作站、交換機和監控設備，嵌入式及自動化控制系統 ATM柜員機、自動售機、電力及鐵路信號系統、SCADA監控系統 辦公及商務設備 辦公電腦、打印機、掃描儀、等設備。

山特ups電源6K10KVA交換機備用電源應用場景：

     中小型服務器及工作站、交換機和監控設備

     ATM柜員機、自動售機、電力及鐵路信號系統、SCADA 系統

     辦公電腦、打印機、掃描儀、POS 機等設備

山特UPS電源的功能檢查

每次現場維護時，均應對 UPS 進行常規功能檢查，重要包括以幾個方面：

     1. 檢查山特UPS電源的工作狀況如市電正常，UPS 應工作在市電模式；如市電異常，UPS 應工作在電池模式。且兩種工作狀態均無故障顯示

     2. 檢查山特UPS電源的運行模式切換斷開市電輸入模擬市電掉電，UPS 應切換到電池供電模式并正常運行；然后再接通市電輸入，UPS 應切換回市電模式并正常工作

     3. 檢查山特UPS電源的指示燈顯示以上兩項檢查過程中，檢查 UPS 的指示燈顯示是否與其實際運行模式一致。當您的UPS 出現異常情況時，請先按表進行檢查及排除故障。如果問題仍然存在，請與山特客服中心聯系。

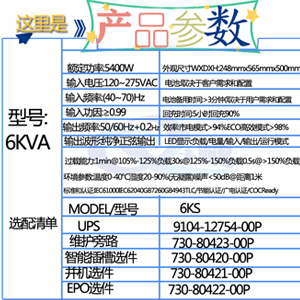

交換機ups電源C6-10kVA 技術參數

型號 C6K C6KS C10K C10KS

容量 VA/W 5400W/6000VA 9000W/10000VA

輸入 電壓范圍 120~275V

頻率范圍 40Hz-70Hz

連接 單相二線 + 接地

THDI/ 輸入諧波失真 < 5% 非線性滿載

輸入功率因數 ≧ 0.99

輸出 輸出電壓 220V

輸出精度 ±1%

連接 單相二線 + 接地

輸出頻率 50/60Hz±0.2Hz

輸出諧波失真 <2% THD 線性負載

<4% THD 非線性負載

輸出波形 純凈正弦輸出

過載能力 市電模式 10min @ 105%-125% 負載

30s @ 125%-150% 負載

0.5s @ >150% 負載

電池模式

整機率 市電模式 Up to 94% Up to 94%

ECO 模式 Up to 98% Up to 98%

電池及充電參數 電池節數 15PCS 16PCS 16PCS 16PCS

電池類型 12V/7Ah 取決于用戶需求和配置 12V/9Ah 取決于用戶需求和配置

后備時間 >4 分鐘 >3 分鐘

回充時間 5 小時回充 90% 5 小時回充 90%

顯示

LCD+LED，可數字化顯示負載/電量/輸入/輸出參數，文字和圖形化顯示運行模式

物理參數 尺寸 (WxDxH)mm 248*500*565 212*500*420 248*500*565 212*500*420

重量 (k) 59 14 62 16

環境參數 運行環境溫度 0-40℃

運行環境濕度 20-90%（無凝露）

噪聲 <50dB @ 距離 1 米

標準和認證 　 IEC61000, IEC62040, B7260,B4943

TLC/ 節能認證  /CQC Ready

通訊和監控 RS232 標配

擴展插槽 ( 選配 ) 可選擇 NMC 卡 ,CMC 卡 ,  AS400 卡或 USB 卡

EPO ( 選配 ) 緊急關斷

軟件 Winpower

山特ups電源6K10KVA交換機常見故障處理

故障處理

意：如果 UPS 出現故障，請及時長按“開關機”鍵清除故障，防止電池長期放電損壞，禁止再次開機，避免機器更大損壞。告警代碼 告警描述 告警種類 蜂鳴器行為

     01 BUS 軟啟動超時 Fault 蜂鳴器長鳴

     02 BUS 高壓 Fault Fault 蜂鳴器長鳴

     03 BUS 低壓 Fault Fault 蜂鳴器長鳴

     05 BUS 短路故障 Fault 蜂鳴器長鳴

     06 逆變軟啟動超時 Fault 蜂鳴器長鳴

     07 逆變電壓高壓 Fault Fault 蜂鳴器長鳴

     08 逆變電壓低壓 Fault Fault 蜂鳴器長鳴

     10 逆變電壓短路 Fault Fault 蜂鳴器長鳴

     22 過載 Fault Fault 蜂鳴器長鳴

     23 過溫 Fault Fault 蜂鳴器長鳴

     29 整流器故障 Fault 蜂鳴器長鳴

     55 NTC 未接 Fault 蜂鳴器長鳴

     57 電池模式電池未接 Fault 蜂鳴器長鳴

     59 電池過充 Fault Fault 蜂鳴器長鳴

     62 逆變電容開路 Fault 蜂鳴器長鳴

     04 市電異常 Warnin 關閉

     07 L、N 反接 Warnin 2 分鐘 1 叫

     08 旁路異常 Warnin 關閉

     0A 電池未接 Warnin 1秒1叫

     0b 電池電壓低報警 Warnin 1秒1叫

     0c 電池過充預警 Warnin 蜂鳴器長鳴

     0F 過載報警 Warnin 1秒2叫

     10 風扇故障 Warnin 1秒1叫

     12 充電器故障 Warnin 蜂鳴器長鳴

     1A NTC 異常 Warnin 關閉

     1b NTC 過溫預警 Warnin 關閉

     20 其余外部告警 Warnin 關閉

     54 未知的 UPS 型號 Warnin 蜂鳴器長鳴

      UPS 型號 (MODEL NO.)、機器序列號 (SERIAL NO.)；

      故障發生日期；

      完整的問題說明 ( 包括面板指示燈顯示、蜂鳴器鳴叫情況、電力情況、負載容量，

若為長機還需提供電池配置情況 )。

故障現象 原因 解決方法

電池圖標閃爍 電池電壓太低或未連接電池 檢查 UPS 電池部分，連接可以電池，若

電池損壞，請同您的供應商聯系

充電圖標熄滅，告警表示 1 秒 1 閃并顯示“12”告警碼，蜂鳴器長鳴UPS 充電部分故障 請同您的供應商聯系市電正常，UPS 不入市電 UPS 輸入斷路器斷開 手動使斷路器復位電池放電時間短電池充電不足 保持 UPS 持續接通市電 10 小時以上，

讓電池重新充電UPS 過載 檢查負載水平并移去非關鍵性設備電池老化，容量降 更換電池，請同您的供應商聯系，以獲得電池及其組件開機鍵按后，UPS 不

能啟動

按開機鍵時間太短 按開機鍵持續一秒以上，啟動 UPS

UPS 沒有接電池或電池電壓低并帶載開機連接可以 UPS 電池，若電池電壓低，先行關電后再空載開機UPS 內部發生故障 請同您的供應商聯系

山特ups電源6K10KVA交換機意：

     1. 更換電池前須先關閉 UPS 并脫離市電

     2. 脫戒指、手表之類的金屬物品

     3. 使用帶絕緣手柄的螺絲刀，不要將工具或其他金屬物放在電池上

     4. 千萬不可將電池正負可以的短接或反接
