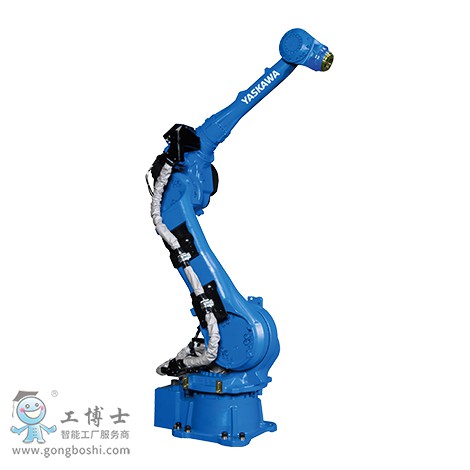

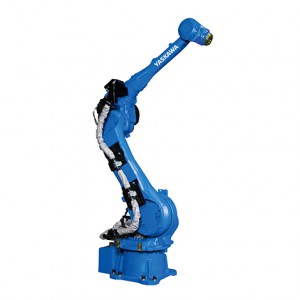

安川搬運機器人 GP50---安川機器人代理
安川MOTOMAN-GP50多功能機器人通過豐富的功能和核心組件，可滿足散裝零件抓取、嵌裝、組裝、打磨、加工等廣泛用戶的需求。
6軸垂直多關節型
負載：50KG
動作范圍：2061mm
控制柜：YRC1000
用途：搬運、取件/包裝、碼垛、組裝/分裝
通過強化的手腕部的容許力矩、容許慣性力矩，可以對應各種工作
減少了機器人與控制柜間的電纜線數，提升了維護性的同時提供簡潔的設備
標準規格 MOTOMAN-GP50
型號 YR-1-06VX50-A00
構造 垂直多關節型（6個自由度）
可搬質量*1 手首部 50kg
U臂上 10kg
*大可達 2061 ㎜
重復定位精度*2 ±0.07mm
動作范圍 S軸（旋轉） -180°- +180°
L軸（下臂） -90° - +135°
U軸（上臂） -80° - +206°
R軸（手腕旋轉） -360° - +360°
B軸（手腕擺動） -125° - +125°
T軸（手腕回轉） -360° - +360°
*大速度 S軸（旋轉） 3.14rad/s, 180°/s
L軸（下臂） 3.11rad/s, 178°/s
U軸（上臂） 3.11rad/s, 178°/s
R軸（手腕旋轉） 4.36rad/s, 250°/s
B軸（手腕擺動） 4.36rad/s, 250°/s
T軸（手腕回轉） 6.28rad/s, 360°/s
容許力矩 R軸（手腕旋轉）
216N.m
B軸（手腕擺動） 216N.m
T軸（手腕回轉） 147N.m
容許慣性力矩
（GD2/4） R軸（手腕旋轉） 28kg.m2
B軸（手腕擺動） 28kg.m2
T軸（手腕回轉） 11kg.m2
本體質量
570kg
防護等級 本體：IP54, 手腕軸：IP67
安裝環境 溫度 0° - +45°
濕度 20% - 80%RH（無結露）
震動 4.9m/s2(0.5Ｇ)以下
其他 不可有引火性及腐蝕性氣體，液體遠離電氣噪音源
電源容量*3 4.5kVA
安裝方式*4 置地式，倒掛式，壁掛式，傾斜式
用途 搬運、取件/包裝、碼垛、組裝/分裝
備注 *1：JIS B 8432為基準。
*2記載了自軸的動作范圍而不是對地基準。
*3：因用途，動作模式而異。
*4：壁掛式，傾斜式安裝時，S軸的動作會有限制。
(注)本表是以SI單位系為記載。
