全球貿易項目代碼 6942299504552, 海關關稅號: 85354000, 總重: 638.51 g, 包裝單位: 1.00 件

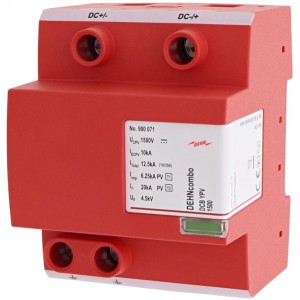

復合型電涌保護器 DEHNcombo YPV 1500 FM
多極復合型，1級+2級
用于電壓至直流1200V的光伏發電系統
寬度僅4模
依據EN 50539-11，1級+2級
依據IEC 60364-7-712使用
帶遙信端子
故障指示
***大光伏電壓：≤ 1500 V
總放電電流：12.5 kA
電壓保護水平：≤ 4.5 kV
短路耐受能力 Iscpv：10 kA
制造商： DEHN
型號: DCB YPV 1500 FM
貨號: 900076
其他類似產品
技術參數
| 電涌保護器符合 EN 61643-31 / ... IEC 61643-31 標準 |
1 型 + 2 型 / I 級 + II 級 |
| ***大光伏電壓 [DC+ -> DC-] (UCPV ) |
≤ 1500 V |
| ***大光伏電壓 [DC+/DC- -> PE] (UCPV ) |
≤ 1500 V |
| 短路耐受能力 (ISCPV ) |
10 kA |
| 標稱放電電流 (8/20 μs) (In ) |
20 kA |
| ***大放電電流 (8/20 μs) (Imax) |
40 kA |
| 總放電電流 (8/20 μs)[DC+/DC- -> PE] (Itotal ) |
40 kA |
| 總放電電流 (10/350 μs) [DC+/DC- -> PE] (Itotal ) |
12.5 kA |
| 雷電沖擊電流 (10/350 μs) [DC+ -> PE/DC- -> PE] (Iimp ) |
6.25 kA |
| 電壓保護水平 [(DC+/DC-) -> PE] (UP ) |
< 4.5 kV |
| 電壓保護水平 [DC+ -> DC-] (UP ) |
< 4.5 kV |
| 響應時間 (tA ) |
≤ 25 ns |
| 工作溫度范圍 (TU ) |
-40 °C ... +80 °C |
| 工作狀態/故障指示 |
綠 / 紅 |
| 端口數 |
1 |
| ***小安裝導線截面積 |
1.5 mm2 單股線/軟線 |
| ***大安裝導線截面積 |
35 mm2 多股線/25 mm2 軟線 |
| 安裝方式 |
35 mm DIN 軌，依據 EN 60715 |
| 外殼材質 |
紅色熱塑性材料，UL 94 V-0 |
| 安裝地點 |
室內 |
| 防護等級 |
IP 20 |
| 尺寸 |
4 模數, DIN 43880 |
| 認證 |
KEMA, UL |
| 遙信觸點類型 |
浮動切換觸點 |
| 交流負載能力 |
250 V / 0.5 A |
| 直流負載能力 |
250 V / 0.1 A; 125 V / 0.2 A; 75 V / 0.5 A |
| 遙信終端的橫截面積 |
***大1.5 mm2 單股線/軟線 |
| 附加技術參數: |
--------------------------------- |
| - 用于直流儲能系統的額定短路電流 ISCCR |
≤ 100 kA (t ≤ 5.83 ms) |
| - 用于直流電池儲能系統的后備熔斷器，可達 ISCCR |
Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, 貨號: 170M2040 |
| - 用于直流電池儲能系統的后備熔斷器，可達 ISCCR |
Mersen Protistor D122SD20C200QF 200A 2000V DC aR |
