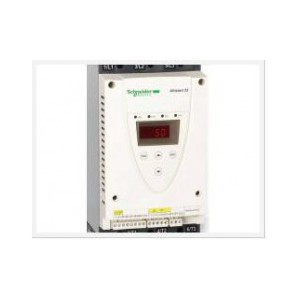

ATS22軟起動器
ATS 22施耐德軟起動器-軟停止單元通過電壓和轉矩, 對額定功率在4至400 kW
ATS22施耐德軟起動器
ATS22施耐德軟起動器
范圍內的三相鼠籠式異步電機進行受控起動和停機。它的出廠設置適用于采用10級電機保護等級的標準應用。
ATS22軟起動-軟停止單元產品用于功率范圍在4至400 kW的電機，包含2個電壓系列：
230 V至440 V、50/60 Hz的三相電源電壓 (ATS 22●●●Q)
208 V至600 V、50/60 Hz的三相電源電壓 (ATS 22●●●S6和ATS 22●●●S6U)
性能描述
■規格：17到590A
■電壓：230...440 V / 208... 600 V - 50/60 Hz
■內置旁路接觸器，高度集成一體化
■智能的出廠設置，可立即起動
■集成Modbus通訊，友好PC調試軟件SoMove
■完善的自身和電機保護功能
■多重配置（2套電機參數）
■涂層設計，適應各種惡劣環境
■質量過硬，組件按照10年使用壽命設計
產品優勢
■內置旁路接觸器，降低您的成本
■設計緊湊，安裝簡易，節省空間
■內置Modbus通訊，功能完善
功能特點
集成在軟起動器內的主要功能如下：
調整功能
根據電機額定電流對ATS 22軟起動-軟停止單元的電流進行調整
限制電流
停機類型選擇 (自由停車停機或減速斜坡停機)
高級調整功能
真正的3相控制
可選擇在電機三角形連接方式中與每一繞組串聯連接起動器。此方式支持采用額
定值較低的軟起動-軟停止單元 (僅適用于ATS 22pppQ系列)
在整個加速和減速期間內管理提供給電機的斜坡和轉矩 (顯著降低抖動)
多種控制曲線，適應不同應用場合
內置在起動結束時的自動旁路功能 (基于旁路接觸器) ，同時保持了電子保護功能
保護功能
集成可配置的電機熱保護功能
ATS 22軟起動-軟停止單元的熱保護
內置對PTC傳感器的處理，并采用了電氣隔離 (電機保護的優化管理)
監測起動的持續時間和次數 (設施安全性更高)
管理重起動之前的停機時間
自動重起動
瞬態或穩態下對欠載和過流的保護
根據線路頻率自動進行調整
相序檢測
缺相檢測
檢測相線間不平衡狀況以及漏電電流 (適用于ATS 22pppS6和S6U系列)
簡化在控制系統中集成的功能
3個可編程邏輯輸入
2個可編程常開/常閉繼電器輸出
用于I/O的可插拔式連接器
第2組電機運行參數
采用RJ45連接器的Modbus串行連接
顯示軟起動器和機器的狀態
顯示輸入/輸出電流和狀態
軟起動-軟停止單元的錯誤日志、診斷
返回出廠設置
前面板上的4個LED顯示 (就緒、通訊、運行和跳閘)
應用范圍
■風機
■泵
■壓縮機
■傳送帶等等
產品選型：
產品應用：
產品實拍：
產品概述：
施耐德ATS22系列軟啟動器*主要功能就是內置旁路功能，安全智能，讓您的應用輕松自如
保護您的安裝設施，通過*大限度減小振動和沖擊，ATS22可以降低您的
設備所承受的機械應力，延長其使用壽命。
• ATS22 通過對電機堵轉、欠載或電機 3 相中 1 相接地不當
等情況進行檢測和故障提示，可以有效減少安裝故障。
• PCB 全部涂層，能夠抵抗各種惡劣環境。
以完善的產品保證安全協作
• 三相控制的 ATS22 集成有對電機、電氣設施和起動器
本身進行監測所需的所有保護功能。
• 通過以下方面簡化設置和操作：
- 4 個發光二極管 (LED)
- 4 個導航鍵
- 4 位數碼顯示
- SoMove 設置軟件 (通用于ATV、Lexium 和 TeSys 系列)
產品細節及安裝尺寸：
產品型號對照：
| 型號 |
|
參數對照 |
| ATS22D17Q |
|
ATS22，17A，440V，220V控制電源 |
| ATS22D32Q |
|
ATS22，32A，440V，220V控制電源 |
| ATS22D47Q |
|
ATS22，47A，440V，220V控制電源 |
| ATS22D62Q |
|
ATS22，62A，440V，220V控制電源 |
| ATS22D75Q |
|
ATS22，75 A，440V，220V控制電源 |
| ATS22D88Q |
|
ATS22，88A，440V，220V控制電源 |
| ATS22C11Q |
|
ATS22，110A，440V，220V控制電源 |
| ATS22C14Q |
|
ATS22，140A，440V，220V控制電源 |
| ATS22C17Q |
|
ATS22，170A，440V，220V控制電源 |
| ATS22C21Q |
|
ATS22，210A，440V，220V控制電源 |
| ATS22C25Q |
|
ATS22，250A，440V，220V控制電源 |
| ATS22C32Q |
|
ATS22，320A，440V，220V控制電源 |
| ATS22C41Q |
|
ATS22，410A，440V，220V控制電源 |
| ATS22C48Q |
|
ATS22，480A，440V，220V控制電源 |
| ATS22C59Q |
|
ATS22，590A，440V，220V控制電源 |
| ATS22D17S6 |
|
ATS22，17A，600V，220V控制電源 |
| ATS22D32S6 |
|
ATS22，32A，600V，220V控制電源 |
| ATS22D47S6 |
|
ATS22，47A，600V，220V控制電源 |
| ATS22D62S6 |
|
ATS22，62A，600V，220V控制電源 |
| ATS22D75S6 |
|
ATS22，75 A，600V，220V控制電源 |
| ATS22D88S6 |
|
ATS22，88A，600V，220V控制電源 |
| ATS22C11S6 |
|
ATS22，110A，600V，220V控制電源 |
| ATS22C14S6 |
|
ATS22，140A，600V，220V控制電源 |
| ATS22C17S6 |
|
ATS22，170A，600V，220V控制電源 |
| ATS22C21S6 |
|
ATS22，210A，600V，220V控制電源 |
| ATS22C25S6 |
|
ATS22，250A，600V，220V控制電源 |
| ATS22C32S6 |
|
ATS22，320A，600V，220V控制電源 |
| ATS22C41S6 |
|
ATS22，410A，600V，220V控制電源 |
| ATS22C48S6 |
|
ATS22，480A，600V，220V控制電源 |
| ATS22C59S6 |
|
ATS22，590A，600V，220V控制電源 |
| ATS22D17S6U |
|
ATS22，17A，600V，110V控制電源 |
| ATS22D32S6U |
|
ATS22，32A，600V，110V控制電源 |
| ATS22D47S6U |
|
ATS22，47A，600V，110V控制電源 |
| ATS22D62S6U |
|
ATS22，62A，600V，110V控制電源 |
| ATS22D75S6U |
|
ATS22，75 A，600V，110V控制電源 |
| ATS22D88S6U |
|
ATS22，88A，600V，110V控制電源 |
| ATS22C11S6U |
|
ATS22，110A，600V，110V控制電源 |
| ATS22C14S6U |
|
ATS22，140A，600V，110V控制電源 |
| ATS22C17S6U |
|
ATS22，170A，600V，110V控制電源 |
| ATS22C21S6U |
|
ATS22，210A，600V，110V控制電源 |
| ATS22C25S6U |
|
ATS22，250A，600V，110V控制電源 |
| ATS22C32S6U |
|
ATS22，320A，600V，110V控制電源 |
| ATS22C41S6U |
|
ATS22，410A，600V，110V控制電源 |
| ATS22C48S6U |
|
ATS22，480A，600V，110V控制電源 |
| ATS22C59S6U |
|
ATS22，590A，600V，110V控制電源 |
