信捷XD系列擴展模塊XD-E2DA與XD-E4AD

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

XD-E4AD

產 品說明

4通道模擬量輸入：可以選擇電壓輸入和電流輸入兩種模式，其中電壓輸入有0～5V、0～10V，電流輸入有0～20mA、4～20mA兩種模式
14位的高精度模擬量輸入
作為XD系列的特殊功能模塊，*多可在PLC主單元右邊連接10臺XD-E4AD模塊

一般規格

項 目	模擬量輸入（AD）
	電壓輸入	電流輸入
模擬量輸入范圍	DC0～5V、0～10V	0～20mA、4～20mA
*大輸入范圍	DC±18V	0～40mA
模擬量輸出范圍	-
數字輸入范圍	-
數字輸出范圍	14位二進制數（0～16383）
分辨率	1/16383（14Bit）；轉換數據以16進制形式存入PLC（14Bit）
PID輸出值	0～K4095
綜合度*	0.8%
轉換速度	20ms/1通道
模擬量用電源	DC24V±10%，100mA

產品外形及尺寸（單位：mm）

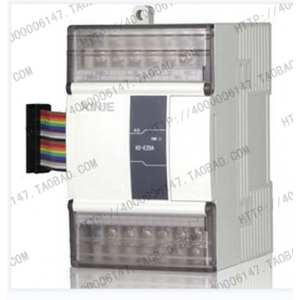

XD-E2DA

產 品說明

2通道模擬量輸出：可以選擇電壓輸出和電流輸出兩種模式，其中電壓輸出0～5V、0～10V，電流輸出0～20mA、4～20mA
12位的高精度模擬量輸出
作為XD系列的特殊功能模塊，*多可在PLC主單元側連接10臺XD-E2AD模塊

一般規格

項 目	電壓輸出	電流輸出
模擬量輸出范圍	DC0～5V、0～10V	0～20mA、4～20mA
	(外部負載電阻2KΩ~1MΩ)	(外部負載電阻小于500Ω)
數字輸入范圍	12位二進制數（范圍1~4095）
分辨率	1/4096(12Bit);轉換數據以16進制形式存入PLC(12Bit)
綜合***度	0.8%
轉換速度	3ms/1通道
模擬量用電源	DC24V±10%，100mA
