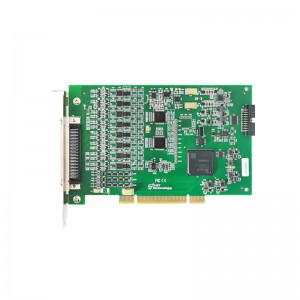

PCIe2880同步16位16路500K模擬量采集卡PCIe2880A

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

北京阿爾泰科技PCIe2880/2880A/2880B PCIe總線多功能同步采集卡，16路單端模擬量輸入通道，16bit ADC分辨率；8路數字I/O，4路可編程I/O及1通道多功能計數器。與Labview無縫連接，提供圖形化API函數。

指標參數

AI模擬量輸入	型號	PCIe2880		PCIe2880A	PCIe2880B
	*大采樣率	500KS/s		250KS/s	100KS/s
	輸入通道	16路單端
	分辨率	16bit
	采樣范圍	±10V
	校準方式	軟件自動校準
	采集模式	按需單點采樣、有限點采樣、連續采樣
	觸發源	軟件強制觸發、模擬量觸發、外部數字量觸發
	輸入阻抗	100KΩ
CTR計數器	通道數	1路多功能計數器
	計數器位數	32位
	計數器功能	CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、脈寬測量、雙邊沿間隔測量、位置測量 (基于增量式編碼器)
		CO：脈沖輸出
	采樣方式	CI：按需單點采樣
		CO：單點（按需）生成、有限點生成、連續生成
DI/O	通道數	12line	Port0：8 Line
			Port1：4 Line，復用PFI0~3
	電氣標準	TTL兼容
	配置方式	程控I/O方向與狀態
	采樣方式	按需單點采樣
