6ES7155-6BA01-0CN0
(EAN: 4047623409465 / UPC: 804766848582)

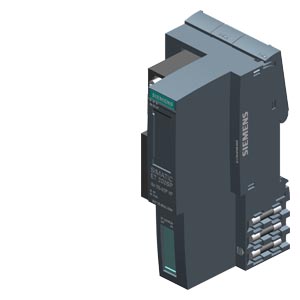

ET 200SP, IM155-6DP HF incl. DP-Connect.
 |
SIMATIC ET 200SP, PROFIBUS bundle IM, IM 155-6DP HF, max. 32 I/O modules and 16 ET 200AL modules, Multi-hotswap, bundle consists of: Interface module (6ES7155-6BU01-0CN0), Server module (6ES7193-6PA00-0AA0), PROFIBUS connector (6ES7972-0BB70-0XA0) |
| 一般信息 |
| 產品類型標志 |
IM 155-6 DP HF |
| 硬件功能狀態 |
FS02 以上版本 |
| 固件版本 |
V4.2 |
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 運行期間更換模塊（熱插拔） |
是; 多個熱插拔 |
| ● 時鐘同步模式 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V15 SP1 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP4 以上，僅至 FW V3.1 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
各修訂版本 3 和 5 以上的 GSD 文件 |
| 配置控制 |
| 通過數據組 |
是 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 短路保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
10 ms |
| 輸入電流 |
| 耗用電流，***大值 |
335 mA |
| 接通電流，***大值 |
1.6 A |
| I²t |
0.038 A²·s |
| 功率損失 |
| 功率損失，典型值 |
1.5 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
32 byte; 分別針對輸入和輸出數據 |
| 每個站點的地址空間 |
| ● 每個站點的地址空間，***大值 |
244 byte |
| 硬件擴展 |
| 組件載體 |
| ● 可操作 ET 200SP 模塊數量，***大 |
32 |
| ● 可操作 ET 200AL 模塊數量，***大 |
16 |
| 接口 |
| PROFIBUS 接口數量 |
1 |
| 1. 接口 |
| 物理接口 |
| ● RS 485 |
是 |
| ● 接口的輸出電流，***大值 |
90 mA |
| 協議 |
| ● PROFIBUS DP 從站 |
是 |
| 物理接口 |
| RS 485 |
| ● 傳輸速率，***大值 |
12 Mbit/s |
| 協議 |
| Modbus TCP |
否 |
| 開放式 IE 通訊 |
| ● TCP/IP |
否 |
| PROFIBUS DP |
| 服務 |
| — SYNC 能力 |
是 |
| — FREEZE 功能 |
是 |
| — DPV0 |
是 |
| — DPV1 |
是 |
| 報警/診斷/狀態信息 |
| 狀態顯示 |
是 |
| 報警 |
是 |
| 診斷功能 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● MAINT LED |
是; 黃色 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● DP 連接顯示 |
是; 綠色 DP-LED |
| 電位隔離 |
| 在背板總線和電子元件之間 |
否 |
| 在 PROFIBUS DP 和所有其他電路之間 |
是 |
| 在電源和所有其他電路之間 |
否 |
| 允許的電位差 |
| 在不同電路之間 |
安全特低電壓 SELV |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-25 °C; 無凝露 |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-25 °C; 無凝露 |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見手冊 |
| 連接技術 |
| ET 連接 |
| ● 通過 BU/BA 發送 |
是; + 16 ET 200AL 模塊 |
| 尺寸 |
| 寬度 |
50 mm |
| 高度 |
117 mm |
| 深度 |
74 mm |
| 重量 |
| 重量，約 |
150 g |
