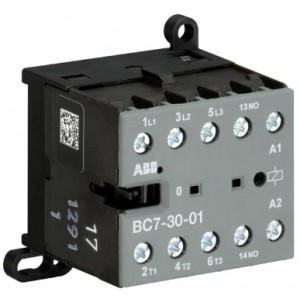

ABB微型接觸器BC7-30-01-01
點擊圖片查看原圖
品牌： ABB
產品凈重： 0.175 千克
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2023-11-22 17:31
瀏覽次數： 139
詢價
店鋪基本資料信息

 產品詳細說明

 ABB產品說明

BC7-30-01 微型接觸器是一款緊湊型 3 極接觸器， 帶有 1 個輔助觸點和螺釘端子。它們非常適合必須可靠性且空間有限的應用。微型接觸器用于住宅建筑、商業建筑和工業應用，用于控制高達 5.5 kW （AC-3） 和 20 A / 690 V （AC-1） 的單相或三相負載或控制信號切換。其他功能包括無噪音和無嗡嗡聲的線圈、開關位置指示以及用于導軌或壁掛式安裝的集成可能性。

產品分類：

產品 » 低壓產品及系統 » 控制產品 » 接觸器 » 微型接觸器

尺寸

  • 產品凈寬：
    52.5 毫米
  • 產品凈高：
    57.5 毫米
  • 產品凈深度/長度：
    46.7 毫米
  • 產品凈重：
    0.175 千克

專門的

  • 極數：
    3
  • 微型接觸器類型：
    微型接觸器
  • 額定工作電壓：
    輔助電路 690 V AC 輔助電路 250 V DC 主電路 690 V AC

    主電路 220 V DC

  • 額定頻率 （f）：
    控制電路 DC 主電路 50 Hz
    主電路 60 Hz
    主電路 DC

  • 額定沖擊耐受電壓 （U小鬼):
    輔助電路 6 kV 主電路 6 kV

  • 額定絕緣電壓 （U我):
    690 V
    ，符合 UL/CSA 600 V
  • 主觸點數控：
    0
  • 主觸點數量：
    3
  • 額定工作電流 AC-1 （Ie):
    （220 / 240 伏） 40 攝氏度 20 安（220 / 240 伏） 55 攝氏度 16 安（380 / 440 伏） 40 攝氏度 20 安（380 / 440 伏） 55 攝氏度 16 安（690 伏） 40 攝氏度 6 安（690 伏） 55 攝氏度 6 安





  • 額定工作功率 AC-3 （Pe):
    （230 伏）三相 3 kW
    （400 V） 三相 5.5 kW（500 V） 三相 5.5 kW（690 V） 三相，NO 3 kW


  • 額定短時耐受電流 低電壓（I連續):
    在 40 °C 環境溫度下，在自由空氣中，從冷態 10 s 96 A
  • 輔助觸點 NC 數量：
    1
  • 輔助觸點數量 NO：
    0
  • 額定工作電流 AC-15 （Ie):
    （24 伏） 4 安（120 伏） 4 安（500 伏） 2 安（220 / 240 伏） 4 安（380 / 400 伏） 3 安




  • 額定工作電流 DC-13 （Ie):
    （24 V） 2.5 A（110 V） 0.7 A（220 / 240 V） 0.4 A


  • 常規自由空氣熱電流 （I第):
    主電路 20 A
  • 額定控制電路電壓 （Uc):
    24 V 直流
  • 線圈工作限制：
    （符合 IEC 60947-4-1） 用于直流電源 0.85 ...1.1 x Uc （θ ≤ 55 °C時）
  • 防護等級：
    輔助電路端子 IP20
    控制電路端子 IP20
    主電路端子 IP20
  • 機械耐久性：
    10000000 次循環
  • ***小交換容量：
    輔助電路 17 V
    輔助電路 5 mA
  • ***大電氣開關頻率：
    （AC-1） 每小時 300 次循環（AC-15） 每小時 600 次循環（AC-3） 每小時 600 次循環（DC-1） 每小時 600 次循環（DC-13） 每小時



    600 次循環（DC-3） 每小時
    600 次循環
  • 連接容量主電路：
    帶冷壓頭 1/2x 1 ...2.5 mm²
    柔性，帶絕緣冷壓頭 1/2x 1 ...2.5 mm²
    柔性 1/2x 1 ...2.5 mm²
    剛性 1/2x 1 ...4 平方毫米
  • 連接容量輔助電路：
    帶冷壓頭 1/2x 1 ...2.5 mm²
    柔性，帶絕緣冷壓頭 1/2x 1 ...2.5 mm²
    柔性 1/2x 1 ...2.5 mm²
    剛性 1/2x 1 ...4 平方毫米
  • 連接容量控制電路：
    帶冷壓頭 1/2x 1 ...2.5 mm²
    柔性，帶絕緣冷壓頭 1/2x 1 ...2.5 mm²
    柔性 1/2x 1 ...2.5 mm²
    剛性 1/2x 1 ...4 平方毫米
  • 剝線長度：
    輔助電路 9 mm 主電路 9 mm

  • 擰緊扭矩：
    輔助電路 0.8 ...1.1 N·m
    控制電路 0.8 ...1.1 N·m
    主電路 0.8 ...1.1 牛·米
  • 推薦螺絲刀：
    M3
    波茲德里夫 1
  • 安裝在DIN導軌上：
    TH35-15 （35 x 15 mm 安裝導軌） 符合 IEC 60715
    TH35-7.5 （35 x 7.5 mm 安裝導軌） 符合 IEC 60715
  • 功率損耗：
    額定工作條件 AC-1 每極 1.4 W
  • 標準：
    國際電工委員會/標準 60947-1 國際電工委員會/標準 60947-4-1

    國際電工委員會/標準 60947-5-1 標準
    UL 60947-1
    標準 60947-4-1

技術 UL/CSA

  • ***大工作電壓 UL/CSA：
    主電路 600 V AC
  • 滿載安培電機使用：
    （115 伏交流電）單相 13.8 A
    （200 V AC） 三相 7.8 A
    （220 ...240 V AC） 三相 9.6 A（230 V AC） 單相 10 A

    （440 ...480 V AC） 三相 7.6 A
    （550 ...600 V AC） 三相 6.1 A
  • 馬力等級 UL/CSA：
    （115 伏交流電）單相 0.75 hp
    （200 V AC） 三相 2 hp
    （220 ...240 V AC） 三相 3 hp（230 V AC） 單相 1.5 hp

    （440 ...480 V AC） 三相 5 hp
    （550 ...600 V AC） 三相 5 hp
  • 一般使用等級 UL/CSA：
    （600 V 交流） 16 A
  • 端子等級 UL/CSA：
    空客A600
  • 連接容量 主電路 UL/CSA：
    絞合 1/2x 22-10 AWG
  • 連接容量輔助電路 UL/CSA：
    絞合 1/2x 22-10 AWG
  • 擰緊扭矩 UL/CSA：
    輔助電路 7 in·lb
    控制電路 7 in·lb
    主電路 7 in·lb

環境的

  • 環境空氣溫度：
    工作溫度 -25 ... +55 °C 儲存溫度 -40 ... +80 °C

  • 允許的***大工作高度：
    2000米
  • 抗沖擊性符合 IEC 60068-2-27 標準：
    11 ms 脈沖 15g
  • 抗振性符合 IEC 60068-2-6：
    5G / 5 ...150赫茲
  • RoHS狀態：
    遵循 2011 年 65 月 2015 日的歐盟指令 863/22/EU 和修正案 2019/<>
