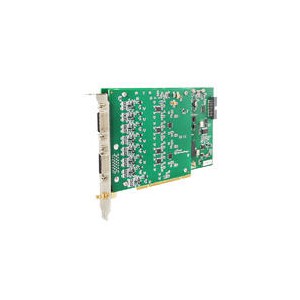

產品名稱:阿爾泰8/ 16通道24位動態數據采集卡
產品型號: 8通道-SMB接口(PC18814 )
8通道-TB26插頭(PCI8814A)
16通道-TB26插頭(PC18815)
產品概述:該板卡是一-款為測試音頻和振動信號而設計的高精度數據采集卡。提供8路/16路同步模擬輸入通道，24bit分辨率，單通道采樣速率高達102.4kSPS。每通道集成獨立的IEPE激勵源，可實現加速度傳感器及麥克風等相關的信號調理。
主要參數
|
AI模擬量輸入
|
分辨率
|
24 bit
|
|
通道數量
|
16路
|
|
采樣范圍
|
±11V、±5.5V、±2.2V、±1.1V
|
|
通道配置
|
偽差分（50Ω）
|
|
采樣速率
|
8 Hz ~ 102.4kHz
|
|
校準方式
|
軟件自動校準
|
|
耦合方式
|
AC/DC兩種耦合方式
|
|
采集模式
|
按需單點采樣、有限點采樣、連續采樣
|
|
存儲器深度
|
4K點FIFO
|
|
觸發模式
|
開始觸發、參考觸發、暫停觸發
|
|
觸發源輸入
范圍
|
模擬觸發（AI通道）
|
同AI量程
|
|
數字觸發（PFI0）
|
標準TTL電平
|
|
輸入阻抗
|
1MΩ
|
|
壓電集成電路（IEPE）
|
電流輸出
|
4mA ±10%
|
|
激勵電壓
|
24V
|
