6ES7972-0BB12-0XA0
(EAN: 4025515067085 / UPC: 662643125351)

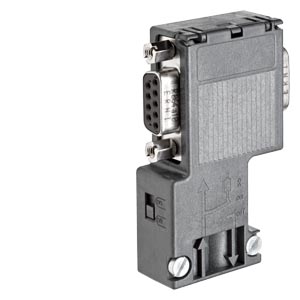

SIMATIC DP, BUS CONNECTOR FOR
| 產品類型名稱 |
PROFIBUS 連接器 |
| 產品描述 |
PROFIBUS 總線連接插頭，RS 485，螺栓，帶編程端口，90° |
 |
SIMATIC DP，連接器 針對 PROFIBUS ***多至 12 MBit/s 90° 電纜出線， 15.8x 64x 35.6mm（寬x高x深）, 終端電阻含 隔離功能，帶 PG 編程設備插座 |
| 應用適宜性 |
為了使 PROFIBUS 設備連接 PROFIBUS 總線電纜 |
| 傳輸率 |
| 傳輸率 / PROFIBUS DP 時 |
9.6 kbit/s ... 12 Mbit/s |
| 接口 |
| 電氣連接數量 |
|
| ● 適用于 PROFIBUS 導線 |
2 |
| ● 用于網絡組件和終端設備 |
1 |
| 電氣連接規格 |
|
| ● 適用于 PROFIBUS 導線 |
螺栓 |
| ● 用于網絡組件和終端設備 |
9 針 Sub-D 插頭 |
| 電氣連接規格 / FastConnect |
否 |
| 機械參數 |
| 終端電阻規格 |
集成電阻組合并可通過滑動開關接通 |
| 材料 / 外殼的 |
塑料 |
| 鎖緊裝置的結構形式 |
固定螺釘 |
| 結構形式，尺寸和重量 |
| 電纜出線方式 |
90 度電纜出線 |
| 寬度 |
15.8 mm |
| 高度 |
64 mm |
| 深度 |
35.6 mm |
| 凈重 |
45 g |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +60 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 防護等級 IP |
IP20 |
| 產品特點，產品功能，產品組件 / 常規 |
| 產品特點 |
|
| ● 不含硅 |
是 |
| 產品組件 |
|
| ● PG 連接插座 |
是 |
| ● 應力釋放裝置 |
是 |
| 標準，規格，許可 |
| 資格證明 |
|
| ● 與 RoHS 一致 |
是 |
| ● UL 許可證 |
是 |
| 參考標示 |
|
| ● 符合 IEC 81346-2:2009 |
XF |
| 更多信息 / 網絡鏈接 |
| 網絡鏈接 |
|
| ● 至網頁： 導線和插頭的選型幫助 |
https://sie.ag/2QdlxcP |
