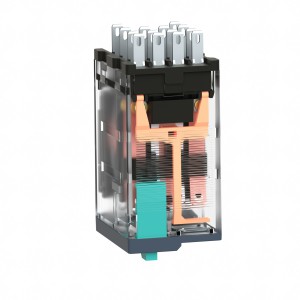

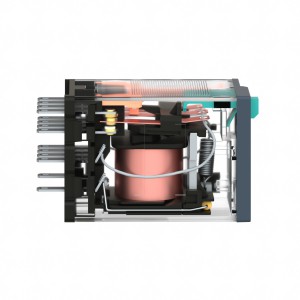

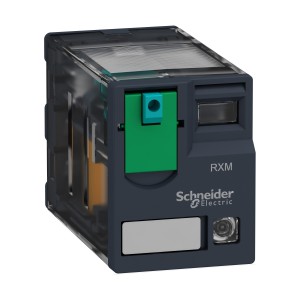

施耐德繼電器 RXM4AB2BD 4 C/O 24 V DC 6 A ,帶LED

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

施耐德繼電器 RXM4AB2BD
RXM小型繼電器,4 C/O 24 V DC 6 A ,帶LED

主要信息
產品系列	Harmony Electromechanical Relays
系列號	小型
產品類型	插入式繼電器
產品短名	RXM
觸點類型	4 OC
控制回路電壓	24 V DC
LED 狀態	有
控制類型	鎖定測試按鈕
利用系數	20 %

補充信息
針腳類型	扁平
額定絕緣電壓 [Ui]	250 V 符合 IEC 300 V 符合 CSA 300 V 符合 UL
額定沖擊耐受電壓 [Uimp]	2.5 kV 在 1.2/50 µs
觸點材料	AgNi
額定工作電流 [Ie]	3 A 在…上 28 V (DC) NC 符合 IEC 3 A 在…上 250 V (AC) NC 符合 IEC 6 A 在…上 28 V (DC) NO 符合 IEC 6 A 在…上 250 V (AC) NO 符合 IEC 6 A 在…上 277 V (AC) 符合 UL 8 A 在…上 30 V (DC) 符合 UL
連續輸出電流	5 A
***大開關電壓	250 V 符合 IEC
resistive rated load	6 A 在…上 250 V AC 6 A 在…上 28 V DC
***大開關能力	1500 VA/168 W
***小開關能力	170 mW 在…上 10 mA, 17 V
工作額定值	<=1200次/小時 欠載 <=18000次/小時 無負荷
機械壽命	10000000 次
電氣壽命	100000 次適用阻性（負載）負載
average coil consumption	0.9 W
壓降閥值	>= 0.1 Uc
operate time	20 ms
release time	20 ms
average coil resistance	650 在…上 20 °C +/- 10 %
額定操作電壓限制	19.2...26.4 V DC
安全可靠的數據	B10d = 100000
保護種類	RT I
測試水平	A 級 group mounting
操作位置	任何位置
CAD 總高度	82.8 mm
CAD 總深度	80.35 mm
凈重	0.037 kg
設備簡介	產品（非零部件）

環境
絕緣性能	1300 V AC 觸頭之間和微斷絕緣 2000 V AC 線圈和觸頭之間和基本絕緣絕緣 2000 V AC 極之間和基本絕緣絕緣
產品認證	UL CSA GOST CE Lloyd's
符合標準	IEC 61810-1 UL 508 CSA C22.2 No 14
貯存環境溫度	-40…85 °C
環境溫度	-40…55 °C
抗振動	3 gn, 振幅 = +/- 1 mm (f = 10…150 Hz)5個周期，工作中 5 gn, 振幅 = +/- 1 mm (f = 10…150 Hz)5個周期，非工作中
IP 保護等級	IP40 符合 screwed
抗沖擊	10 gn 適用運行期間 30 gn 適用非運行
污染等級	2
