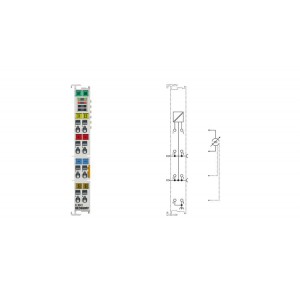

EL9110供電端子可以設置標準電壓為24 V DC的各種電位組。為了監視電源電壓，帶診斷功能的端子通過兩個輸入位向EtherCAT耦合器報告供電端子的狀態。因此，控制器可以檢查現場總線上的分布式外圍電壓。

技術數據EL9110 | ES9110

技術潛力供應終端與診斷

電流負載≤10A.

電源LED綠色

缺陷LED -

電流消耗E-bus典型值。 90毫安

標稱電壓24 V DC

集成細線保險絲 -

電氣隔離500 V（E-bus / field potential）

過程映像中的診斷是

向E-bus報道是的

PE聯系是的

屏蔽連接 -

過程映像2中的位寬

與DIN導軌的電氣連接 -

外殼寬度mm 12

重量約。 50克

工作/存儲溫度-25 + 60°C / -40 + 85°C

適用于所有ESxxxx終端的可插拔接線

認證CE，UL，Ex

EL9110供電端子可以設置標準電壓為24 V DC的各種電位組。為了監視電源電壓，帶診斷功能的端子通過兩個輸入位向EtherCAT耦合器報告供電端子的狀態。因此，控制器可以檢查現場總線上的分布式外圍電壓。
