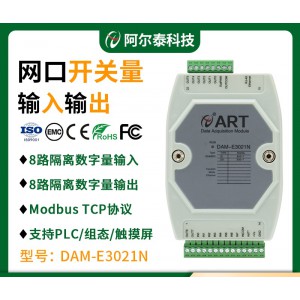

DAM-E3021N為8路數字量輸入，8路數字量輸出模塊，以太網通訊接口，帶有標準Modbus TCP協議。配備良好的人機交互界面，使用方便，功能豐富。
指標參數
|
數字量輸入
|
|
輸入通道
|
8路單端數字量輸入（干接點或濕接點共陽極）
|
|
數字量輸入電壓
|
干接點：邏輯電平0：開路
邏輯電平1：接地
濕接點：邏輯電平0：0~+5V（*大）
邏輯電平1：+10V～+30V
注意：干濕接點方式通過內部電路板跳線帽JP1選擇，
見1.5內部跳線說明，無特殊要求下，默認出廠干接點方式。
|
|
*大濾波頻率
|
5KHz
|
|
工作模式
|
DI輸入，低到高鎖存，高到低鎖存，計數器，頻率測量
|
|
隔離電壓
|
3750V
|
|
頻率輸入范圍
|
0.2Hz~4KHz
|
|
其他
|
支持2.5KHz在計數器輸入（32位計數器+1位溢出標志位）
每通支持反向DI輸入狀態
|
|
數字量輸出
|
|
通道數量
|
8路單端數字量輸出
|
|
數字量輸出
|
集電極開路輸出
*大負載電壓30V，每通道*大負載電流200mA
|
|
工作模式
|
DO輸出，低到高延時輸出，高到低延時輸出，頻率計數輸出，頻率固定輸出
|
|
隔離電壓
|
3750V
|
|
輸出速度
|
支持5KHz脈沖輸出
|
|
其他
|
|
隔離電壓
|
3750V
|
|
通訊接口
|
10/100Mbps以太網
|
|
看門狗
|
雙看門狗
|
|
供電電壓
|
+10V～30VDC
|
|
電源保護
|
電源反向保護
|
|
功耗
|
1.5W@24VDC
|
|
操作溫度
|
-10℃～＋70℃
|
|
存儲溫度
|
-20℃～＋80℃
|
|
數字量輸入
|
|
輸入通道
|
16路單端數字量輸入（濕接點共陰或共陽）
|
|
數字量輸入電壓
|
邏輯電平0：0~1V（*大）
邏輯電平1：10V～30V
|
|
工作模式
|
DI輸入，低到高鎖存，高到低鎖存，計數器，頻率測量
|
|
計數器/頻率輸入范圍
|
0~3KHz
|
|
其他
|
支持DI反向功能
|
|
其他
|
|
隔離電壓
|
2000V
|
|
通訊接口
|
10/100Mbps以太網
|
|
看門狗
|
雙看門狗
|
|
供電電壓
|
+10V～30VDC
|
|
電源保護
|
電源反向保護
|
|
功耗
|
1.5W@24VDC
|
|
操作溫度
|
-10℃～＋70℃
|
|
存儲溫度
|
-20℃～＋80℃
|
