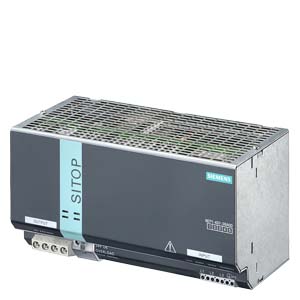

西門子電源 6EP1437-3BA00 模塊化 40 A 穩定電源
 |
電源 SITOP MODULAR/3AC/DC24V/40A
SITOP 模塊化 40 A 穩定電源 輸入：3 AC 400-500 V 輸出：24 V DC/40 A *EX 批準不 可用* |
| 輸入 |
| 電網的形狀 |
三相交流 |
| 供電電壓 AC 時 |
|
| ● ***小額定值 |
400 V |
| ● ***大額定值 |
500 V |
| ● 初始值 |
320 V; V輸入 > 340V時 |
| ● 終值 |
550 V |
| 輸入端規格 超廣域輸入 |
是 |
| 過電壓的過載能力 |
2.3 ×V額定輸入 ，1.3ms |
| 工作條件 斷電橋接方式 |
Vin = 400 V時 |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 |
6 ms |
| 工作條件 斷電橋接方式 |
Vin = 400 V時 |
| 電網頻率 |
|
| ● 1 額定值 |
50 Hz |
| ● 2 額定值 |
60 Hz |
| 電網頻率 |
47 ... 63 Hz |
| 輸入電流 |
|
| ● 輸入電壓額定值為 400 V 時 |
2.2 A |
| 電流限制 接通電流 25 °C 時 ***大值 |
70 A |
| I2t 值 ***大值 |
2.8 A²·s |
| 保險絲規格 |
無 |
| ● 電源線內 |
要求：3極微型斷路器 10 ... 16 A 特性曲線C或斷路器 3RV2011-1DA10 (設置3A) 或 3RV2711-1DD10 (UL 489) |
| 輸出 |
| 電壓波形 輸出端上 |
調節后、零電位直流電壓 |
| 輸出電壓 DC 時 額定值 |
24 V |
| 輸出電壓 |
|
| ● 輸出端 1 上 DC 時 額定值 |
24 V |
| 相對總公差 電壓 |
3 % |
| 相對調節精度 輸出電壓 |
|
| ● 輸入電壓緩慢波動時 |
0.1 % |
| ● 歐姆負載緩慢波動時 |
0.2 % |
| 剩余波紋度 |
|
| ● ***大值 |
100 mV |
| 電壓峰段 |
|
| ● ***大值 |
200 mV |
| 可調節的輸出電壓 |
24 ... 28.8 V |
| 產品功能 可調整輸出電壓 |
是 |
| 輸出電壓設置方式 |
通過電位器; ***大960 W |
| 顯示方式 針對正常運行 |
24 V 的綠色 LED 正常 |
| 信號類型 輸出端上 |
通過信號模塊（6EP1961-3BA10) |
| 輸出電壓特性 接通時 |
V輸出無超調（軟啟動） |
| 動作延遲時間 ***大值 |
2.5 s |
| 電壓升高時間 輸出電壓 |
|
| ● ***大值 |
500 ms |
| 輸出電流 |
|
| ● 額定值 |
40 A |
| ● 測量范圍 |
0 ... 40 A; +60 ... +70 °C: 降額使用 2%/K |
| 輸出的有效功率 典型 |
960 W |
