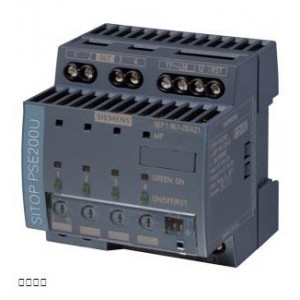

西門子電源 6EP1961-2BA21 選擇性模塊 4 通道
|
模塊 SITOP PSE200U/4X3-10A/帶總信號觸點
SITOP PSE200U 10 A 選擇性模塊 4 通道 輸入:24 V DC/40 A 輸出:24 V DC/4x 10 A 可調閾值 3-10 A 帶總信號觸點 *EX 批準不 可用* |
輸入 |
電網的形狀 |
可控的直流電壓 |
供電電壓 DC 時 額定值 |
24 V |
輸入電壓 DC 時 |
22 ... 30 V |
過電壓的過載能力 |
35 V |
輸入電流 輸入電壓額定值為 24 V 時 額定值 |
40 A |
輸出 |
電壓波形 輸出端上 |
可控的DC 電壓 |
輸出電壓公式 |
Vin - approx. 0.2 V |
相對總公差 電壓 備注 |
根據輸入電壓決定 |
輸出端數量 |
4 |
輸出電流 ***大 60°C 每個輸出端 測定值 |
10 A |
可設置的電流動作值 電流控制的過載脫扣的 |
3 ... 10 A |
動作值設置方式 |
通過電位器 |
產品特點 輸出端并聯(lián) |
否 |
通道接通方式 |
> 20 V 的供電電壓起動后同時開啟全部輸出,或在經過 25 ms、100 ms延時后順序開啟所有輸出,也可通過 DIP 開關調整“負載***佳”進行順序開啟。 |
效率 |
百分比效率 |
99 % |
損耗功率 [W] 輸出電壓額定值時 輸出電流額定值中 典型 |
10 W |
各輸出端的開斷特性 |
開關特征 |
|
● 過電流關機 |
Iout = 1.0 ...1.5 x 設定值,約 5 s 后關斷 |
● 電流限制 |
Iout = 1.5 x 設定值,約 100 ms 后關斷 |
● 立即斷開 |
Iout > 設定值且 Vin < 20 V,約 0.5 ms 后關斷 |
斷開時的剩余電流 典型 |
1 mA |
重置方式 |
通過各輸出上的傳感器 |
遠程復位功能 |
非隔離的 24 V 輸入(電壓 > 15 V 時信號電平為“高”) |
保護和監(jiān)測 |
保險絲規(guī)格 在輸入端 |
每個輸出為 15 A(不可接觸) |
顯示方式 針對正常運行 |
每個輸出一個三色 LED 指示燈: LED 綠色意為“已接通輸出”,LED黃色意為“已手動關閉輸出”,LED 紅色燈意為“由于過電流已關閉輸出” |
開關觸點規(guī)格 用于報警功能 |
公共信號觸點(切換觸點,額定值為 0.1 A/24 V DC) |
安全 |
電位隔離 斷開時輸入端和輸出端之間 |
否 |
標準 針對安全性 |
根據EN 60950-1 and EN 50178 |
設備保護等級 |
Class III |
防護等級 IP |
IP20 |
認證 |
資格證明 |
|
● CE標識 |
是 |
● UL 許可證 |
是; UL-Recognized (UL 2367) 文件 E328600; cULus-Listed (UL 508, CSAC22.2***07.1)文件 E197259 |
● ATEX |
否 |
