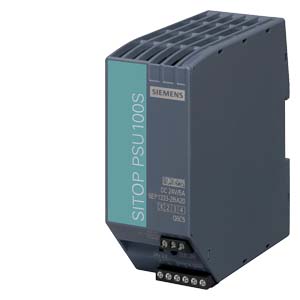

西門子電源 6EP1333-2BA20 24 V/5 A 穩定電源
 |
電源 SITOP PSU100S/1AC/DC24V/5 A
SITOP PSU100S 24 V/5 A 穩定電源 輸入：120/230 V AC 輸出：24 V/5 A DC *EX 批準不 可用* |
| 輸入 |
| 電網的形狀 |
單相交流 |
| 供電電壓 AC 時 |
|
| ● 初始值 |
范圍自適應 |
| 供電電壓 |
|
| ● 1 AC 時 額定值 |
120 V |
| ● 2 AC 時 額定值 |
230 V |
| 輸入電壓 |
|
| ● 1 AC 時 |
85 ... 132 V |
| ● 2 AC 時 |
170 ... 264 V |
| 輸入端規格 超廣域輸入 |
否 |
| 過電壓的過載能力 |
2.3 ×V額定輸入 ，1.3ms |
| 工作條件 斷電橋接方式 |
Vin = 93/187 V時 |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 |
20 ms |
| 工作條件 斷電橋接方式 |
Vin = 93/187 V時 |
| 電網頻率 |
|
| ● 1 額定值 |
50 Hz |
| ● 2 額定值 |
60 Hz |
| 電網頻率 |
47 ... 63 Hz |
| 輸入電流 |
|
| ● 輸入電壓額定值為 120 V 時 |
2.34 A |
| ● 輸入電壓額定值為 230 V 時 |
1.36 A |
| 電流限制 接通電流 25 °C 時 ***大值 |
40 A |
| I2t 值 ***大值 |
1 A²·s |
| 保險絲規格 |
T 3,15 A/250 V (不可用) |
| ● 電源線內 |
建議微型斷路器：6A 特性曲線C |
| 輸出 |
| 電壓波形 輸出端上 |
調節后、零電位直流電壓 |
| 輸出電壓 DC 時 額定值 |
24 V |
| 輸出電壓 |
|
| ● 輸出端 1 上 DC 時 額定值 |
24 V |
| 相對總公差 電壓 |
3 % |
| 相對調節精度 輸出電壓 |
|
| ● 輸入電壓緩慢波動時 |
0.1 % |
| ● 歐姆負載緩慢波動時 |
1 % |
| 剩余波紋度 |
|
| ● ***大值 |
150 mV |
| ● 典型 |
30 mV |
| 電壓峰段 |
|
| ● ***大值 |
240 mV |
| ● 典型 |
140 mV |
| 可調節的輸出電壓 |
22.8 ... 28 V |
| 產品功能 可調整輸出電壓 |
是 |
| 輸出電壓設置方式 |
通過電位器 |
| 顯示方式 針對正常運行 |
24 V 的綠色 LED 正常 |
| 信號類型 輸出端上 |
繼電器觸點（常開節點，額定值60 V DC / 0.3 A）表示“24V正常” |
| 輸出電壓特性 接通時 |
V輸出 超調< 3% |
| 動作延遲時間 ***大值 |
0.3 s |
| 電壓升高時間 輸出電壓 |
|
| ● 典型 |
15 ms |
| 輸出電流 |
|
| ● 額定值 |
5 A |
| ● 測量范圍 |
0 ... 6 A; 6 A 升至 +45 °C; +60 ... +70 °C: 降額使用 1.6%/K |
| 輸出的有效功率 典型 |
144 W |
| 瞬時過載電流 |
|
| ● 啟動期間短路 典型 |
18 A |
| ● 運行期間短路 典型 |
18 A |
| 過電流持續過載時間 |
|
| ● 啟動期間短路 |
800 ms |
| ● 運行期間短路 |
800 ms |
| 產品特點 |
|
| ● 設備并聯 |
是 |
| 并聯設備的數量 增加功率 |
2 |
