勞易測超聲波傳感器

在超出光學系統極限的領域，就可以使用超聲波傳感器。因此，它不僅能夠容易探測到局部和全部透明或者完全黑暗的物體，也能探測諸如反光物體或在有粉塵、蒸汽或潮濕環境中的物體。

勞易測超聲波傳感器亮點：

1.可靠檢測具有聲反射表面的液體和固體

2.也可用于惡劣的環境條件：超聲波傳感器獨立工作，不受蒸汽、濕氣、灰塵或外部環境光的影響

3.為您的應用提供***大靈活性：提供 4 種不同的尺寸 (M8, M12, M18, M30)，檢測距離在 0.1 m 至 6 m 之間

4.提供一系列開關和測量型號，應用靈活

5.使用開關型超聲波掃描儀進行物體識別和有無監控 (HTU)

6.使用帶模擬輸出的超聲波距離傳感器測量間距 (DMU)

7.安裝長度短，因此也可用于狹小空間

8.堅固金屬外殼

9.傳感器防塵，防護等級為 IP 67

10.借助 IO-Link 接口輕松、快速操作傳感器

11.緊湊型超聲波傳感器適用于富于挑戰性的應用

勞易測超聲波傳感器：全新開關型和測量型超聲波傳感器

超聲波傳感器是艱巨檢測和測量任務的問題解決方案。它們始終用于使用光學傳感器不理想的條件。例如檢測具有聲反射表面的物體或惡劣、多塵或多霧生產環境。

超聲波技術在許多行業廣泛應用：超聲波傳感器發射聲脈沖，并測量聲脈沖被物體反射回至傳感器的時間。通過運行時間測量原理可**計算到物體的距離。超聲波被物體反射，這與表面類型完全無關。因此，聲反射材料可以是有光澤的或反光、透明或非常暗的材料，均確保實現可靠檢測。即使產品具有難檢測的幾何形狀或灌裝液體、粉末或顆粒，也可使用超聲波傳感器進行非常***的非接觸式檢查。

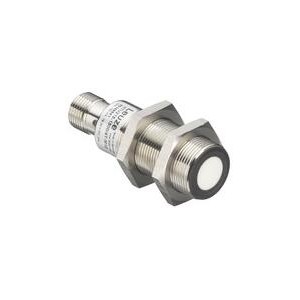

新型圓柱形超聲波傳感器擁有堅固的金屬外殼，非常適用于包裝或汽車工業。緊湊型超聲波傳感器 HTU 208 用于識別物體，特點是超窄結構設計（M8 螺紋套）。也可將其安裝在狹小的生產環境中，即使容器開口非常小，也可將細長的聲瓣穿過開口并檢測液體。第二大結構 (M12) 的掃描儀 HTU 212 用于需要更大檢測范圍的狹小環境條件。憑借 IO-Link 接口對開關型超聲波掃描儀 HTU 218 (M18) 進行參數設置，格外簡單。

DMU 218 系列測量型超聲波距離傳感器配備模擬輸出，是為**距離測量而開發。結構 M30 的開關型和測量型超聲波傳感器檢測距離長達 6 米。通過 IO-Link 接口可輕松、快速操作傳感器。

系列 200

工作原理 帶背景抑制的掃描原理

包含 2 件安裝螺母 M18

專門設計 示教輸入

MTTF 677 年

檢測距離 0.15 m

檢測距離 保證的檢測范圍

超聲頻率 200 kHz

聲瓣形狀 標準型

照射方向 正面

開口角度 16 °

調整范圍 150 ... 1,500 mm

分辨率 1.0 mm

重復性 0.07 %

參考值重復性 ***終值

相對溫度漂移 0.2 %/K

保護電路 反極性保護

短路保護

供電電壓 UB 18 ... 30 V, DC

剩余波紋度 0 ... 10 %, 來自UB

開路電流 0 ... 40 mA

開關滯后 2 mm

示教輸入數 1 個

開關電壓 high: ≥9V

低：≤2V

數字開關量輸出數 1 個

***大開關電流 150 mA

開關元件 晶體管, PNP

開關原理 暗通

開關頻率 5 Hz

響應時間 100 ms

延時 300 ms

功能 供電電源

信號輸出

示教輸入

類型 接頭

螺紋規格 M12

材料 金屬

引腳數 4 個引腳

編碼 A-編碼

結構 圓柱形

螺紋規格 M18 x 1 mm

尺寸 (Ø x L) 18 mm x 55 mm

外殼材料 金屬

金屬外殼 鍍鎳黃銅

超聲波換能器材料 壓電陶瓷（包括鉛鈦合金二氧化鋯 (PZT)）

凈重 30 g

顯示類型 LED

LED數 1 個

環境溫度，工作 -25 ... 70 °C

環境溫度，儲藏 -25 ... 70 °C

防護等級 IP 67

安全等級 III

認證 c UL US

應用標準 IEC 60947-5-2

稅率編號 85365019

ECLASS 5.1.4 27272803

ECLASS 8.0 27272803

ECLASS 9.0 27272803

ECLASS 10.0 27272803

ECLASS 11.0 27272803

ECLASS 12.0 27272803

ECLASS 13.0 27272803

ETIM 5.0 EC001849

ETIM 6.0 EC001849

ETIM 7.0 EC001849

ETIM 8.0 EC001849
