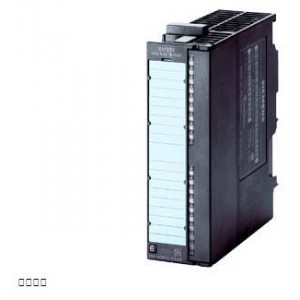

西門子PLC 6ES7334-0KE00-0AB0 S7-300 模擬模塊 SM 334
 |
SIMATIC S7-300，模擬模塊 SM 334，電位隔離， 4 模擬輸入/2 模擬輸出，12 位，0-10V，用于 Pt100 （空調范圍 120-155 度） 和 10kOhm 測量范圍， 1個 20針 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自電源電壓和負載電壓 L+（空載），***大值 |
80 mA |
| 來自背板總線 DC 5 V，***大值 |
60 mA |
| 功率損失 |
| 功率損失，典型值 |
2 W |
| 模擬輸入 |
| 模擬輸入端數量 |
4 |
| ● 電壓測量時 |
2 |
| ● 測量電阻時 |
4 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
20 V; 持續電壓；***大 1 s 內 75 V（占空比 1:20） |
| 電阻傳感器的恒定測量電流，典型值 |
490 µA; 在 PT100（490 µA）時，在 10 kOhm（105 µa）時 |
| 循環時間（所有通道），***大值 |
85 ms |
| 輸入范圍 |
| ● 電壓 |
是 |
| ● 電流 |
否 |
| ● 熱電偶 |
否 |
| ● 電阻溫度計 |
是 |
| ● 電阻 |
是 |
| 輸入范圍（額定值），電壓 |
| ● 0 至 +10 V |
是 |
| — 輸入電阻（0 至 10 V） |
100 k |
| 輸入范圍（額定值），電阻溫度計 |
| ● Pt 100 |
是; 僅氣候范圍 |
| 輸入范圍（額定值），電阻 |
| ● 0 至 10000 歐姆 |
是 |
| 特性線性化 |
| ● 可參數化 |
是 |
| — 用于電阻溫度計 |
Pt100（氣候） |
| 導線長度 |
| ● 屏蔽，***大值 |
100 m |
| 模擬輸出 |
| 模擬輸出端數量 |
2 |
| 電壓輸出，短路保護 |
是 |
| 電壓輸出，短路電流，***大值 |
30 mA |
| 輸出范圍，電壓 |
| ● 0 至 10 V |
是 |
| 負載電阻（在額定輸出范圍內） |
| ● 電壓輸出端的***小值 |
2.5 k |
| ● 電壓輸出端的電容負載，***大值 |
1 µF |
| 導線長度 |
| ● 屏蔽，***大值 |
100 m |
| 輸入端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
12 bit |
| ● 可參數化的集成時間 |
是 |
| ● 積分時間 (ms) |
16,67 / 20 ms |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
50 / 60 Hz |
| 輸出端的模擬值構成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
12 bit |
| ● 轉換時間（每個通道） |
500 µs |
| 起振時間 |
| ● 對于電阻負載 |
0.8 ms |
| ● 對于電容負載 |
0.8 ms |
