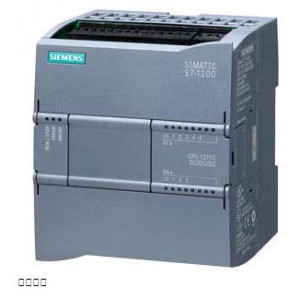

SIMATIC S7-1200,CPU 1211C, 緊湊型 CPU,DC/DC/DC, 機載 I/O: 6 個 24V DC 數字輸入;4 個 24V DC 數字輸出; 2 AI 0-10V DC, 電源:直流 20.4-28.8V DC, 程序存儲器/數據存儲器 50 KB |
一般信息 |
產品類型標志 |
CPU 1211C DC/DC/DC |
固件版本 |
V4.5 |
附帶程序包的 |
● 工程系統 |
STEP 7 V17 及以上版本 |
電源電壓 |
額定值 (DC) |
|
● DC 24 V |
是 |
允許范圍,下限 (DC) |
20.4 V |
允許范圍,上限 (DC) |
28.8 V |
反極性保護 |
是 |
負載電壓 L+ |
● 額定值 (DC) |
24 V |
● 允許范圍,下限 (DC) |
20.4 V |
● 允許范圍,上限 (DC) |
28.8 V |
輸入電流 |
耗用電流(額定值) |
300 mA; 僅 CPU |
耗用電流,***大值 |
900 mA; CPU 連同全部擴展模塊 |
接通電流,***大值 |
12 A; 28.8 V DC 時 |
I²t |
0.5 A²·s |
輸出電流 |
用于背板總線 (DC 5 V),***大值 |
750 mA; 針對 CM ***大為 5 V DC |
傳感器供電 |
24 V 傳感器供電 |
● 24 V |
L+ 減去 4 V DC(***小值) |
功率損失 |
功率損失,典型值 |
8 W |
存儲器 |
工作存儲器 |
● 集成 |
50 kbyte |
裝載存儲器 |
● 集成 |
1 Mbyte |
● 插拔式(SIMATIC 存儲卡),***大值 |
帶有 SIMATIC 存儲卡 |
緩沖 |
● 存在 |
是 |
● 免維護 |
是 |
● 不帶電池 |
是 |
CPU-處理時間 |
對于位運算,典型值 |
0.08 µs; / 說明 |
對于字運算,典型值 |
1.7 µs; / 說明 |
對于浮點運算,典型值 |
2.3 µs; / 說明 |
CPU-組件 |
組件數量(總計) |
DBs、FCs、FBs、計數器和定時器?稍O定地址的模塊數量可從1到65535?刹皇芟拗朴糜谡麄工作存儲器 |
OB |
● 數量,***大值 |
只通過代碼工作存儲器進行限制 |
數據范圍及其剩磁 |
保留的數據范圍(包括時間、計數器、標記),***大值 |
14 kbyte |
標記 |
● 容量,***大值 |
4 kbyte; 標記范圍的大小 |
本地數據 |
● 每個優先等級,***大值 |
16 kbyte; 優先級等級 1(程序周期):16 KB,優先級等級 2 至 26:6 KB |
地址范圍 |
過程映像 |
● 輸入端,可調整 |
1 kbyte |
● 輸出端,可調整 |
1 kbyte |
硬件擴展 |
每個系統的組件數量,***大值 |
3 個通訊模塊、1 個信號板 |
時間 |
時鐘 |
● 硬件時鐘(實時時鐘) |
是 |
● 緩沖持續時間 |
480 h; 典型值 |
● 每日偏差,***大值 |
25 °C 時 ±60 秒/月 |
數字輸入 |
數字輸入端數量 |
6; 集成 |
● 可用來實現技術功能的輸入端 |
6; HSC(高速運算) |
源型輸入/漏性輸入 |
是 |
可同時控制的輸入端數量 |
所有安裝位置 |
— ***高可達 40 ℃,***大值 |
6 |
輸入電壓 |
● 額定值 (DC) |
24 V |
● 對于信號“0” |
1 mA 時 DC 5 V |
● 對于信號“1” |
15 V DC,當為 2.5 mA 時 |
輸入電流 |
● 對于信號“1”,典型值 |
4 mA; 額定值 |
輸入延遲(輸入電壓為額定值時) |
對于標準輸入端 |
— 可參數化 |
0.1 / 0.2 / 0.4 / 0.8 / 1.6 / 3.2 / 6.4 / 10.0 / 12.8 / 20.0 μs;0.05 / 0.1 / 0.2 / 0.4 / 0.8 / 1.6 / 3.2 / 6.4 / 10.0 / 12.8 / 20.0 ms |
— 從“0”到“1”時,***小值 |
0.2 ms |
— 從“0”到“1”時,***大值 |
12.8 ms |
對于報警輸入端 |
— 可參數化 |
是 |
用于技術功能 |
— 可參數化 |
單個相位: 3 @ 100 KHz,差分: 3 @ 80 kHz |
導線長度 |
● 屏蔽,***大值 |
500 m; 50 m 用于技術功能 |
● 未屏蔽,***大值 |
300 m; 用于技術功能:否 |
數字輸出 |
數字輸出端數量 |
4 |
● 其中的快速輸出端 |
4; 100 KHz 脈沖序列輸出 |
感應式關閉電壓的限制 |
L+ (-48 V) |
輸出端的通斷能力 |
● 電阻負載時的***大值 |
0.5 A |
● 照明負載時的***大值 |
5 W |
輸出電壓 |
● 對于信號“0”的***大值 |
0.1 V; 附帶 10 kOhm 負載 |
● 對于信號 “1”,***小值 |
20 V |
輸出電流 |
● 對于信號“1”的額定值 |
0.5 A |
● 針對信號“0”的剩余電流,***大值 |
0.1 mA |
電阻負載時的輸出延遲 |
● 從 “0” 到“1”,***大值 |
1 µs |
● 從 ”1” 到“0”,***大值 |
5 µs |
開關頻率 |
● 電阻負載的脈沖輸出端,***大值 |
100 kHz |
繼電器輸出端 |
● 繼電器輸出端數量 |
0 |
導線長度 |
● 屏蔽,***大值 |
500 m |
● 未屏蔽,***大值 |
150 m |
模擬輸入 |
模擬輸入端數量 |
2 |
輸入范圍 |
● 電壓 |
是 |
輸入范圍(額定值),電壓 |
● 0 至 +10 V |
是 |
— 輸入電阻(0 至 10 V) |
≥100 千歐姆 |
導線長度 |
● 屏蔽,***大值 |
100 m; 扭線和屏蔽 |
模擬輸出 |
模擬輸出端數量 |
0 |
輸入端的模擬值構成 |
集成和轉換時間/每通道分辨率 |
● 帶有過調制的分辨率(包括符號在內的位數),***大值 |
10 bit |
● 可參數化的集成時間 |
是 |
● 轉換時間(每個通道) |
625 µs |
傳感器 |
可連接傳感器 |
● 雙線傳感器 |
是 |
1. 接口 |
接口類型 |
PROFINET |
電位隔離 |
是 |
傳輸速率的自動計算 |
是 |
自動協商 |
是 |
自動交叉 |
是 |
物理接口 |
● RJ 45(以太網) |
是 |
● 端口數量 |
1 |
● 集成開關 |
否 |
協議 |
● PROFINET IO 控制器 |
是 |
● PROFINET IO 設備 |
是 |
● SIMATIC 通訊 |
是 |
● 開放式 IE 通訊 |
是; 選件也可加密 |
● 網絡服務器 |
是 |
● 氣液冗余 |
否 |
PROFINET IO 控制器 |
● 傳輸速率,***大值 |
100 Mbit/s |
服務 |
— PG/OP 通訊 |
是; 使用 TLS V1.3 預設進行加密 |
— 等時模式 |
否 |
— IRT |
否 |
— PROFIenergy |
否 |
— 按優先級啟動 |
是 |
— 帶優先啟動權限的 IO 設備數量,***大值 |
16 |
— 可連接的 IO 設備數量,***大值 |
16 |
— 用于 RT 的可連接 IO 設備數量,***大值 |
16 |
— 線路上的,***大值 |
16 |
— 激活/取消 IO 設備 |
是 |
— 可同時激活/取消的 IO 設備數量,***大值 |
8 |
— 更新時間 |
更新時間***小值還取決于為 PROFINET IO 設置的通信組件、IO 設備數目以及所組態的用戶數據量。 |
PROFINET IO 設備 |
服務 |
— PG/OP 通訊 |
是; 使用 TLS V1.3 預設進行加密 |
— 等時模式 |
否 |
— IRT |
否 |
— PROFIenergy |
是 |
— 共享設備 |
是 |
— 共享設備中的 IO 控制器的***大數量 |
2 |
協議 |
PROFINET IO 支持的協議 |
是 |
支持 PROFIsafe 協議 |
否 |
PROFIBUS |
是; 需要 CM 1243-5(主機)或 CM 1242-5(從站) |
OPC UA |
是; OPC UA 服務器 |
AS 接口 |
是; 需要 CM 1243-2 |
