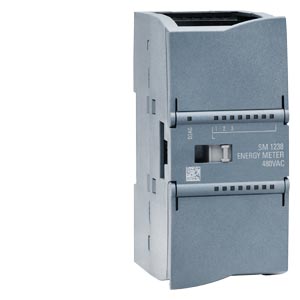

西門子s7-1200 6ES7238-5XA32-0XB0 電能測量模塊
點擊圖片查看原圖
品牌： 西門子
產品名稱： 電能測量模塊
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-10-19 17:15
瀏覽次數： 172
詢價
店鋪基本資料信息

 產品詳細說明


技術數據

SIMATIC S7-1200，模擬輸入， SM 1238 Energy Meter 480V AC， 電表模塊，用于數據 采集，在 1 和 3 相 電網（TN，TT）至 480V AC； 電流范圍：1A，5 A； 采集電壓、電流， 相位角，功率、 能量值，頻率； 通道診斷
一般信息
產品類型標志 SM 1238，AI 電表 480 VAC
硬件功能狀態 FS02 以上版本
固件版本 V2.0.1
產品功能
● 電壓測量 是
— 有變壓器 是
● 電流測量 是
— 無電流互感器 否
— 有電流互感器 是
● 能量測量 是
● 頻率測量 是
● 功率測量 是
● 有功功率測量 是
● 無功功率測量 是
● I&M 數據 是; I&M 0
● 時鐘同步模式 否
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本 V13 SP1
運行模式
● 周期性測量 是
● 非周期性測量 是
● 非循環式測量值訪問 是
● 固定定義的測量值組 是
● 自由定義的測量值組 否
運行中的 CiR 配置
可在 RUN 模式下更改參數分配 是
可在 RUN 模式下校準 是
安裝方式/安裝
安裝位置 水平、垂直
電源電壓
電源規格 來自 CPU
電源的電壓類型 DC
輸入電流
耗用電流，***大值 180 mA
功率損失
功率損失，典型值 0.75 W
地址范圍
每個模塊的地址空間
● 每個模塊的地址空間，***大值 124 字節；112 字節輸入/12 字節輸出
時間
運行時間計數器
● 存在 是
模擬輸入
循環時間（所有通道），典型值 50 ms; 持續更新所有測量值和計算值（周期性和非周期性數據）的時間
報警/診斷/狀態信息
報警
● 診斷報警 是
● 極限值報警 是
● 過程報警 否
診斷顯示 LED
● 電源電壓監控 (PWR-LED) 是
● 通道狀態顯示 是; 綠色 LED
● 用于通道診斷 是; 紅色 Fn LED
● 用于模塊診斷 是; 綠色 / 紅色 DIAG-LED
集成功能
測量功能
● 電壓測量方法 TRMS
● 電流測量方法 TRMS
● 測量值采集的方式 無間隙
● 電壓波形 正弦或失真
● 測量變量的緩沖 是
● 參數長度 74 byte
● 測量值采集帶寬 2 kHz; 高次諧波：39 / 50 Hz，32 / 60 Hz
測量范圍
— 頻率測量，***小值 45 Hz
— 頻率測量，***大值 65 Hz
電壓測量輸入端
— 相線和零線之間可測量的電源電壓 277 V
— 火線之間可測量的電源電壓 480 V
— 相線和零線之間可測量的電源電壓，***小值 0 V
— 相線和零線之間可測量的電源電壓，***大值 293 V
— 火線之間可測量的電源電壓，***小值 0 V
— 火線之間可測量的電源電壓，***大值 508 V
— 火線和零線的內部電阻 3.4 M
— 每根相線的功耗 20 mW
— 抗沖擊電壓能力 1.2 / 50µs 1 kV
— 電壓測量類別符合 IEC 61010-2-030 CAT II；CAT III，1.5 kV 時確保安全等級
電流的測量輸入端
— 交流電時可測量的相對電流，***小值 1 %; 5 A 取值基于次級額定電流
— 交流電時可測量的相對電流，***大值 100 %; 5 A 取值基于次級額定電流
— 交流電時的持續電流，所允許的***大值 5 A
— 測量范圍為 5 A 時每根相線的視在功率消耗 0.6 VA
— 短時耐受電流強度測定值的時間期限為 1s 100 A
— 輸入阻抗測量范圍 0 至 5 A 25 m 端子處
— 浪涌承受能力 10 A; 1 分鐘
— 零點抑制 可設置的參數：2 ... 250 mA，默認值 50 mA
準確度等級符合 IEC 61557-12
— 電壓測量變量 0,2
— 電流測量變量 0,2
— 視在功率測量變量 0.5
— 有功功率測量變量 0.5
— 無功功率測量變量 1
— 功率系數測量變量 0.5
— 有效功測量變量 0.5
— 無效功測量變量 1
— 中性線電流測量規格 0.5；計算值
— 相位測量變量 ±1 °；非由 IEC 61557-12 采集
— 頻率測量變量 0.05
電位隔離
通道的電勢分離
● 在通道和背板總線之間 是; 3700V AC（類型檢驗）CAT III
絕緣
絕緣測試，使用 2300V AC 1 分鐘長（類型檢驗）
標準、許可、證書
CE 標記 是
CSA 許可 是
UL 許可 是
cULus 是
FM 許可 是
RCM（原 C-TICK） 是
KC 許可 是
船舶建造許可 是
環境要求
運行中的環境溫度
● 水平安裝，***小值 -20 °C
● 水平安裝，***大值 60 °C
● 垂直安裝，***小值 -20 °C
● 垂直安裝，***大值 50 °C
尺寸
寬度 45 mm
高度 100 mm
深度 75 mm
重量
重量，約 165 g
