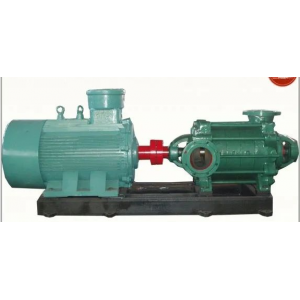

D 型泵系多級、節段式離心清水泵，適用于礦山、工廠及城市給水、排水用。供 輸送不含固體顆粒及磨料。不含懸浮物的清水，或物理化學性質類似于清水的其它液 體。被輸送液體溫度在-20℃~80℃。



　　二、型號說明



　　1) 例 150D30X5 150—泵吸入口直徑 D—多級、節段式離心清水泵 30—單級揚程為 30m 5—泵級數為 5 級 2) 例 D 280-43X5 D—多級、節段式離心清水泵 280—泵的流量(m3/h) 43—單級揚程為 43m 5—泵級數為 5 級



　　三、結構說明



　　1、泵殼體部分 泵殼體部分主要由軸承、前段、中段、后段、導葉等用螺栓聯接成整體， 前段吸入口中線呈水平線，后段吐出口中線與水平垂直。



　　2、轉子部分 轉子部分主要由軸承及安裝在軸上的葉輪、軸套、平衡盤等零件組成。軸上零 件用平鍵和軸套螺母緊固使之與軸成為一體。整個轉子由兩端軸承支承在泵殼體上， 轉子部分的葉輪數目是根據泵的級數而定。



　　3、軸承部分 本 D 型泵軸承有滑動軸承和滾動軸承兩種， 按型號不同而定， 均不承受軸向力。 泵在運行中應當允許轉子部分在泵殼體中軸向游動，不能采用向心軸承。 4、泵的密封 泵的前段、中段、后段之間密封面均采用二硫化鉬潤滑脂密封，轉子部分與固 定部分之間靠密封環、導葉套、填料密封，當密封環和導葉套的磨損程度已影響泵的 工作和性能時應予及時更換。



　　5、平衡機構 平衡機構由平衡環、平衡盤、平衡套等組成，平衡機構用于平衡泵的軸向力。 在下述操作程序中，請注意“警告”“小心”“注意”標記詞，這些詞旨在強 、 、 調人身安全和恰當?shù)牟僮鞣椒�及維修方面的重點，其詞義解釋如下：



　　警告： 警告 操作程序、習慣等若違背，可能引起人身傷亡事故 小心： 小心： 操作程序、習慣等若違背，可能引起對設備的損壞 注意： 注意： 操作程序、條件等應引起高度重視 四、到貨檢查 到貨后，應立即對設備進行驗收，因裝運引起的任何缺陷應立即報告給承運人。 說明書文本和其它部件(如電機)的說明書及裝箱單應存放在一個安全方便的地方以 供隨時參考。
