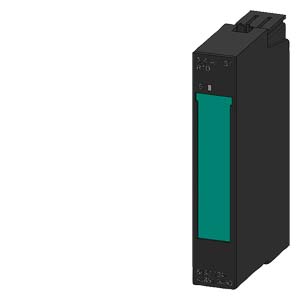

6ES7134-4JB51-0AB0
(EAN: 4025515076568)
ET200S, EL-MOD., 2/4 AI RTD STANDARD
-
產品信息細節
-
技術數據
-
CAx數據
 |
SIMATIC DP，電子模塊 用于 ET 200S， 2/4 AI RTD Standard， 15mm 結構寬度，15 位+符號位 Pt100 STD；Pt100 KL； NI100 STD；NI100 KL； 150 歐姆；300 歐姆；600 歐姆； 循環時間 110ms/通道 利用 LED 集中報錯（集中報錯） |
| 一般信息 |
| 產品功能 |
| ● 時鐘同步模式 |
否 |
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V; 電源模塊 |
| ● 反極性保護 |
是 |
| 輸入電流 |
| 來自負載電壓 L+（空載），***大值 |
30 mA |
| 來自背板總線 DC 3.3 V，***大值 |
10 mA |
| 輸出電壓 / 標題 |
| 測量變頻器的供電電壓 / 標題 |
| ● 存在 |
是 |
| ● 防短路 |
是 |
| 功率損失 |
| 功率損失，典型值 |
0.6 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
8 byte |
| 模擬輸入 |
| 模擬輸入端數量 |
4; 在 3 或 4 導線連接時為 2 |
| 電壓輸入允許的輸入電壓（毀壞限制），***大值 |
9 V |
| 電阻傳感器的恒定測量電流，典型值 |
1.67 mA |
| 循環時間（所有通道），***大值 |
每個模塊激活的通道數量 x 基本轉換時間 |
| 溫度測量的技術單位，可調節 |
否 |
| 輸入范圍（額定值），電阻溫度計 |
| ● Ni 100 |
是; 標準/氣候 |
| — 輸入電阻 (Ni 100) |
2 000 k |
| ● Pt 100 |
是; 標準/氣候 |
| — 輸入電阻 (Pt 100) |
2 000 k |
| 輸入范圍（額定值），電阻 |
| ● 0 至 150 歐姆 |
是 |
| — 輸入電阻（0 至 150 歐姆） |
2 000 k |
| ● 0 至 300 歐姆 |
是 |
| — 輸入電阻（0 至 300 歐姆） |
2 000 k |
| ● 0 至 600 歐姆 |
是 |
| — 輸入電阻（0 至 600 歐姆） |
2 000 k |
| 特性線性化 |
| ● 可參數化 |
是; 用于 Pt100，Ni100 |
| — 用于電阻溫度計 |
Pt100（標準范圍，氣候范圍），Ni100（標準范圍，氣候范圍） |
| 導線長度 |
| ● 屏蔽，***大值 |
200 m |
| 輸入端的模擬值構成 |
| 測量原理 |
集成 |
| 集成和轉換時間/每通道分辨率 |
| ● 帶有過調制的分辨率（包括符號在內的位數），***大值 |
16 bit; 150 歐姆：14 位；300、600 歐姆：15 位；Pt100，Ni100：16 位 |
| ● 可參數化的集成時間 |
是 |
| ● 積分時間 (ms) |
16,7 / 20 ms |
| ● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制 |
50 / 60 Hz |
| ● 轉換時間（每個通道） |
66 / 80 ms；附加用于診斷斷線檢測的變換時間 |
| 測量值濾波 |
| ● 可參數化 |
是; 使用數字濾波分 4 個等級 |
| ● 等級： 無 |
是; 1x 循環時間 |
| ● 等級：弱 |
是; 4x 循環時間 |
| ● 等級： 中等 |
是; 32x 循環時間 |
| ● 等級： 強 |
是; 64x 循環時間 |
| 傳感器 |
| 信號傳感器連接 |
| ● 對于利用兩線制接口進行的電阻測量 |
是 |
| ● 對于利用三線制接口進行的電阻測量 |
是 |
| ● 對于利用四線制接口進行的電阻測量 |
是 |
| 誤差/精度 |
| 整個溫度范圍內的操作錯誤限制 |
| ● 熱電阻，與輸入范圍有關，(+/-) |
0.6 % |
| 基本錯誤限制（25 °C 時的操作錯誤限制） |
| ● 熱電阻，與輸入范圍有關，(+/-) |
0.4 % |
| 報警/診斷/狀態信息 |
| 診斷 |
| ● 斷線 |
是 |
| ● 累積故障 |
是 |
| ● 溢出/下溢 |
是 |
| 診斷顯示 LED |
| ● 累積故障 SF（紅色） |
是 |
| 參數 |
| 斷線診斷 |
鎖定/釋放 |
| 累積診斷 |
鎖定/釋放 |
| 溢出/下溢 |
鎖定/釋放 |
| 電位隔離 |
| 模擬輸入電位隔離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和負載電壓 L+ 之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 尺寸 |
| 寬度 |
15 mm |
| 高度 |
81 mm |
| 深度 |
52 mm |
| 重量 |
| 重量，約 |
40 g |
