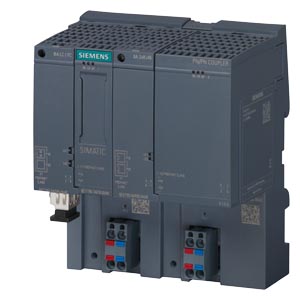

SIMATIC PN/PN 耦合器， 用于每側***多 4 個 PN 控制器之間的確定性 數據交換， 包括通過網絡邊界， PROFIsafe 傳輸， I/O、MSI、MSO 和數據記錄 通信， 冗余電流饋電 PN 連接，通過 SIMATIC 總線適配器(BA)， 供貨范圍內不包含總線適配器 |
| 一般信息 |
| 產品類型標志 |
PN/PN 耦合器 |
| 固件版本 |
|
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否; 可在同步總線上運行 |
| ● 換刀器 |
是; 擴展站和擴展單元 |
| ● IO 數據的本地耦合 |
是 |
| — 耦合模塊數量 |
16 |
| — 每個模塊的耦合子模塊數量 |
4; 1x 寫入，3x 讀取 |
| ● 數據組的本地耦合 |
是 |
| — 耦合模塊數量 |
16 |
| — 每個模塊的耦合子模塊數量 |
4; 1x 寫入，3x 讀取 |
| — 記錄長度，***大值 |
4 096 byte |
| — 存儲模式下的 FIFO 深度 |
8 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
STEP 7 V15.1 及以上版本 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
V2.3 |
| 安裝方式/安裝 |
| 安裝 |
型材導軌 7.5 mm 和 15 mm |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
10 ms |
| 輸入電流 |
| 耗用電流，***大值 |
360 mA; 右邊的電源端子輸入電壓為 19.2 V，含 2 個插入的 BA 2x LC |
| 接通電流，***大值 |
1.6 A |
| I²t |
0.031 A²·s |
| 來自電源電壓 1L+，***大值 |
320 mA; 左邊的電源端子輸入電壓為 19.2 V，含 2 個插入的 BA 2x LC |
| 功率損失 |
| 功率損失，典型值 |
4 W; 24 V 輸入電壓和 2 個插入的 BA 2x RJ45。若用光纖接口插入總線適配器，則每個光纖接口將額外產生 750 mW 的電流（插入了 2 個 BA 2x LC 時為 3 W） |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
254 byte; ***多 254 字節的輸入數據和 253 字節的輸出數據 |
| 每個站點的地址空間 |
| ● 每個站點的地址空間，***大值 |
1 440 byte; 每個輸入端 / 輸出端 |
| 硬件擴展 |
| 子模塊 |
| ● 每個站點的子模塊數量，***大值 |
116 |
| 接口 |
| PROFINET 接口數量 |
2; 每個電源側一個 PROFINET 接口 |
| 光學接口 |
是; 通過 SIMATIC BusAdapter |
| 傳輸速率，***大值 |
100 Mbit/s |
| 1. 接口 |
| 物理接口 |
| ● 端口數量 |
2; 通過BusAdapter |
| ● 集成開關 |
是 |
| ● BusAdapter (PROFINET) |
是; 可使用的BusAdapter：BA 2x RJ45，BA 2x FC，BA 2x SCRJ，BA SCRJ / RJ45，BA SCRJ / FC，BA 2x LC，BA LC / RJ45，BA LC / FC |
| 協議 |
| ● PROFINET IO 設備 |
是 |
| ● 開放式 IE 通訊 |
是 |
| ● 氣液冗余 |
是; 作為 MRP 或 MRPD 客戶端，環網內***多 50 或 30 個成員 |
| 2. 接口 |
| 物理接口 |
| ● 端口數量 |
2; 通過BusAdapter |
| ● 集成開關 |
是 |
| 協議 |
| ● PROFINET IO 設備 |
是 |
| ● 開放式 IE 通訊 |
是 |
| ● 氣液冗余 |
是; 作為 MRP 或 MRPD 客戶端，環網內***多 50 或 30 個成員 |
| 物理接口 |
| RJ 45（以太網） |
| ● 傳輸模式 |
PROFINET，100 Mbit/s，全雙工(100BASE-TX) |
| ● 10 Mbit/s |
否 |
| ● 100 Mbit/s |
是; PROFINET，100 Mbit/s，全雙工(100BASE-TX) |
| ● 自動協商 |
是 |
| ● 自動交叉 |
是 |
| 協議 |
| PROFINET IO 支持的協議 |
是 |
| 協議（以太網） |
| ● TCP/IP |
是 |
| ● SNMP |
是 |
| ● LLDP |
是 |
| ● ping |
是 |
| ● ARP |
是 |
| PROFINET IO 設備 |
| 服務 |
| — IRT |
是 |
| — PROFIenergy |
否 |
| — 按優先級啟動 |
是 |
| — 共享設備 |
是 |
| — 共享設備中的 IO 控制器的***大數量 |
4; 每個電源側 |
| 冗余模式 |
| ● PROFINET 系統冗余 (S2) |
是; NAP S2 根據 IEC |
| ● H-Sync 發送 |
是 |
| 氣液冗余 |
| — MRP |
是 |
| — MRPD |
是 |
| 開放式 IE 通訊 |
| ● TCP/IP |
是 |
| ● SNMP |
是 |
| ● LLDP |
是 |
| 報警/診斷/狀態信息 |
| 狀態顯示 |
是 |
| 報警 |
是 |
| 診斷功能 |
是; 可參數化 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● MAINT LED |
是; 黃色 LED |
| ● LINK-LED |
是; BusAdapter上 2 個綠色的 Link LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| 電位隔離 |
| 在電源電壓和電子元件之間 |
是; 至饋電裝置 2 |
| 在以太網和電子元件之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 網絡負載等級 |
3 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
-30 °C; FS05 以上版本 |
| ● ***大值 |
60 °C; = 水平結構時的 Tmax； 垂直結構時 Tmax = 50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m; 安裝高度 > 2000 m 時受限，參見章節“機械和氣候環境條件” |
| 機械/材料 |
| 應變消除裝置 |
是; 可選，僅用于 RJ45 和 FC 總線適配器 |
| 尺寸 |
| 寬度 |
100 mm; 恰當處理時***小 |
| 高度 |
117 mm |
| 深度 |
74 mm; 帶異型匯流排 |
| 重量 |
| 重量，約 |
200 g; 無BusAdapter |
