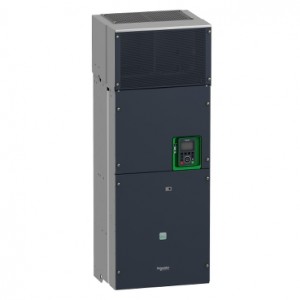

ATV變頻器ATV930u22N4 2.2kW - 380...480V -
點擊圖片查看原圖
品牌： 施耐德
品牌： 施耐德
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2023-11-07 18:01
瀏覽次數： 192
詢價
店鋪基本資料信息

 產品詳細說明
scription-and-specifications>

可持續
Green Premium™
Green PremiumTM 標簽 是施耐德電氣致力于提供具備***環保性能的產品的承諾。 Green Premium 承諾遵守***新法規、倡導對環境影響透明度并生產可再循環和低 Co2 產品。
了解詳細信息 arrow2_left
資源性能

可提供已升級組件

information_stroke



notification_ok
福利績效

無汞

information_stroke



notification_ok

RoHS 豁免信息

information_stroke



是

REACh法規

information_stroke



REACh 聲明

歐盟ROHS指令

information_stroke



主動合規性（超出歐盟 RoHS 法定范圍的產品）

歐盟ROHS聲明

中國 ROHS 管理辦法

information_stroke



中國 ROHS 聲明

環境披露

information_stroke



產品環境文件

WEEE

information_stroke



該產品必須經特定廢物回收處理后棄置于歐盟市場，絕不可丟棄于垃圾桶中。

流通資料

information_stroke



產品使用壽命終期信息



尺寸圖
尺寸


右側、正面和背面視圖



安裝和間隙
間距





X1

X2

X3

≥ 100 mm (3.94 in.)

≥ 100 mm (3.94 in.)

≥ 10 mm (0.39 in.)





  • 將設備安裝在垂直位置 (±10°)。這是對于設備冷卻的需要。

  • 請勿在熱源附近安裝設備。

  • 留出足夠的自由空間，確�？諝鈴淖冾l器底部循環到頂部以進行冷卻。




安裝類型
安裝類型 A：獨立安裝，IP21




a ≥
100 mm (3.94 in.)







安裝類型 B：并排安裝，IP20



安裝類型 C：獨立安裝，IP20




a ≥
0








接線
通過線路接觸器實現上游斷路的三相電源




符合 EN 954-1 類別 1 和 IEC/EN 61508 容量 SIL1 標準、依照 IEC/EN 60204-1 標準的停機類別 0 的接線圖



(1)
線路電抗器（已使用的情況下）

(2)
一旦檢測到錯誤，便將繼電器 R1 設置為 Fault 運行狀態，以關閉產品。

A1：
驅動器

KM1：
線路接觸器

Q2、Q3：
斷路器

S1/S2：
按鈕

T1：
控制件用變壓器







通過線路接觸器實現下游斷路的三相電源






符合 EN 954-1 類別 1 和 IEC/EN 61508 容量 SIL1 標準、依照 IEC/EN 60204-1 標準的停機類別 0 的接線圖



(1)
線路電抗器（已使用的情況下）

(2)
一旦檢測到錯誤，便將繼電器 R1 設置為 Fault 運行狀態，以關閉產品。

A1：
驅動器

KM1：
接觸器







控制塊接線圖





(1)
Safe Torque Off

(2)
模擬量輸出

(3)
數字量輸入

(4)
參考電位計

(5)
模擬量輸入

(6)
數字量輸出

(7)
0-10 Vdc，x-20 mA

(8)
0-10 Vdc，-10 Vdc...+10 Vdc

R1A、R1B、R1C：
故障繼電器

R2A、R2C：
順序繼電器

R3A、R3C：
順序繼電器







傳感器連接


可在端子 AI1 或 AI3 上連接 1 個或 3 個傳感器


漏型/源型開關配置




開關用于按照可編程控制器輸出的技術調整邏輯輸入的運行。

  • 如果使用帶 PNP 晶體管的 PLC 輸出，應將開關設置為“源型”(工廠設置)。

  • 如果使用帶 PNP 晶體管的 PLC 輸出，應將開關設置為“外部”。




切換設置為 SRC（源型）位置，將使用輸入電源給邏輯輸入供電



開關設置為 SRC（源極）位置，將使用外部電源給數字量輸入供電



開關設置為 SK（漏極）位置，將使用輸出電源給數字量輸入供電



開關設置為 EXT（外部）位置，將使用外部電源給數字量輸入供電




性能曲線
降額曲線





40 °C (104 °F) - A 型、 B 型及 C 型安裝

50 °C (122 °F) - A 型、 B 型及 C 型安裝

60 °C (140 °F) - B 型及 C 型安裝

In：
標稱驅動電流

SF：
開關頻率
