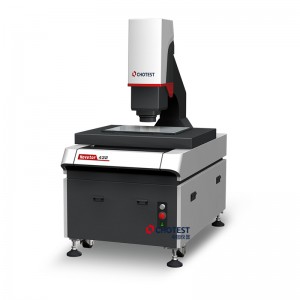

Novator系列2.5次元精密影像測量儀是全自動影像測量儀，其智能化和自動化程度高，使測量變得簡單：它可以自動抓取數據點，測量點、線、圓、弧、橢圓、矩形等幾何特征，自動分析測量特征的各種參數，如寬度、直徑、位置、直線度、圓錐度、圓柱度等各種幾何尺寸。儀器特點是可以自動抓取產品的邊界和表面，尤其是在測量一些弱邊緣特征(如過渡曲線、圓角加工等)時能完成自動抓取。結合專用測量軟件對測繪要素?cái)?shù)據進行處理、評價和輸出。在保證精度的前提下，測量效率更高。
測量功能
1.量測工具：掃描提取邊緣點、多段提取邊緣點、圓形提取邊緣點、橢圓提取、框選提取輪廓線、聚焦點、***近點等。
2.可測幾何量： 點、線、圓（圓心坐標、半徑、直徑）、圓弧、中心、角度、距、線寬、孔位、孔徑、孔數、孔到孔的距離、孔到邊的距離、弧線中心到孔的距離、弧線中心到邊的距離、弧線高點到弧線高點的距離、交叉點到交叉點的距離等。
3.構建特征：交點、中心點、極值點、端點、兩點連線、平行線、垂線、切線、平分線、中心線、線段融合、半徑畫圓、三線內切圓、兩線半徑內切圓等。
4.形位公差：直線度、圓度、輪廓度、位置度、平行度、對稱度、垂直度、同心度、平行度等形位公差評定。
5.坐標系：儀器坐標系、點線、兩點 X、兩線等工件坐標系；圖像配準坐標系；可平移、旋轉、手工調整坐標系。
6.快速工具：R角、水平節距、圓周節距、篩網、槽孔、輪廓比對、彈簧、O型圈等特殊工具快速測量。
7.支持公差批量設置、比例等級劃分、顏色自定義管理。
Novator系列2.5次元精密影像測量儀將傳統影像測量與激光測量掃描技術相結合，支持頻閃照明和飛拍功能，1-2S自動聚焦速度快，處理去毛刺、弱邊界等復雜邊界提取能力強，可進行高速測量，并融入中圖閃測儀的拼接測量功能，結合可獨立升降和可更換RGB光源，可適應更多復雜工件表面，同時測量效率提升5~10倍。配備（1）觸發式測頭；（2）點激光(激光同軸位移計)；（3）三角激光三種傳感器配置，能**測量零件高度尺寸。
1、接觸式測量
影像測量儀+觸發式測頭組合相當于一臺小的三坐標測量儀，也就是我們說的復合式影像測量儀，在需要測量高度的地方，用探針取元素（點或者面），然后運用影像測量儀軟件中的Z軸自動對焦功能，測量得出高度。
2、非接觸式測量
通過搭載點激光(激光同軸位移計)、三角激光傳感器配置，點激光輪廓掃描測量以及線激光3D掃描成像進行高度測量，平面度測量，針對鏡面和光滑斜面均可測量；或是運用影像測量儀軟件中的Z軸自動對焦功能，測量得出高度，這樣的測量方法可以減少人為誤差，不管是誰來測量，都可以測得同樣的數值，非常簡單方便。
產品優勢
激光掃描成像、3D復合測量
1.支持點激光輪廓掃描測量，進行高度方向上的輪廓測量。
2.支持線激光3D掃描成像，可實現3D掃描成像和空間測量。
3.VisionX測量軟件支持多種輪廓測量和3D空間測量，無縫連接2D/3D混合測量。
頻閃照明光源、高速硬件飛拍
1.具備頻閃照明光源，支持頻閃和普通雙模式。
2.支持飛拍模式測量，測量效率提升5~10倍。
3.Novator系列2.5次元精密影像測量儀融入中圖閃測儀的拼接測量功能，發揮綜合優勢。
可更換RGB表光、獨立升降表光
1.可更換RGB表光和白色表光，適應多種復雜顏色和材料表面。
2.表光可獨立升降，更好的觀察樣品表面。
3.支持六環八分區表面光、透射光、同軸光分段編程控制。
自動測量，批量更快
1.程序匹配工件坐標系，自動執行測量流程。
2.支持CAD圖紙和Gerber圖紙導入，坐標系匹配測量。
3、CNC固定坐標系模式下，可快速***地進行批量測量。
部分技術指標
| 型號 |
Novator432 |
|
行程范圍
|
X(mm) |
400 |
| Y(mm) |
300 |
| Z(mm) |
200 |
| 圖像傳感器 |
高清彩色工業攝像機 |
| 顯示器 |
24英寸 LCD顯示器（1920×1080） |
| 放大倍率 |
光學放大0.6~8.0X;影像放大17~232X |
|
照明系統
|
透射光 |
遠心透射照明（綠色） |
| 表面光 |
6環8分區分割照明（白光）；選配，可更換RGB光源 |
| 同軸光 |
LED光 |
| 3D掃描成像測量 |
Z向測量范圍 |
5mm |
| 掃描寬度 |
30mm |
| 支持飛拍測量模式 |
支持 |
| 支持導航相機 |
支持 |
| 傳感器配置 |
選配，(1)接觸式探針；(2)白光共焦；(3)三角激光 |
| 外形尺寸 |
860*1350*1670 |
| 儀器重量(Kg) |
650 |
