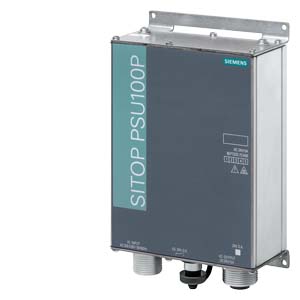

| 電源 SITOP PSU100P/1AC/DC24V/5 A/IP67 SITOP PSU100P IP67 調節型電源 輸入：AC 120/230 V 輸出：DC 24 V/5 A |
||
| 輸入 | ||
| 電網的形狀 | 單相交流 | |
| 供電電壓 AC 時 | ||
| ● 初始值 | 范圍自適應 | |
| 供電電壓 | ||
| ● 1 AC 時 額定值 | 120 V | |
| ● 2 AC 時 額定值 | 230 V | |
| 輸入電壓 | ||
| ● 1 AC 時 | 85 ... 132 V | |
| ● 2 AC 時 | 170 ... 264 V | |
| 輸入端規格 超廣域輸入 | 否 | |
| 過電壓的過載能力 | 內置浪涌抑制器. | |
| 工作條件 斷電橋接方式 | Vin = 120/230 V時 | |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 | 40 ms | |
| 工作條件 斷電橋接方式 | Vin = 120/230 V時 | |
| 電網頻率 | ||
| ● 1 額定值 | 50 Hz | |
| ● 2 額定值 | 60 Hz | |
| 電網頻率 | 47 ... 63 Hz | |
| 輸入電流 | ||
| ● 輸入電壓額定值為 120 V 時 | 2.25 A | |
| ● 輸入電壓額定值為 230 V 時 | 1.24 A | |
| 電流限制 接通電流 25 °C 時 ***大值 | 15 A | |
| I2t 值 ***大值 | 0.6 A²·s | |
| 保險絲規格 | T 3.15 A | |
| ● 電源線內 | 建議微型斷路器：6A 特性曲線C/B | |
| 輸出 | ||
| 電壓波形 輸出端上 | 調節后、零電位直流電壓 | |
| 輸出電壓 DC 時 額定值 | 24 V | |
| 輸出電壓 | ||
| ● 輸出端 1 上 DC 時 額定值 | 24 V | |
| 相對總公差 電壓 | 3 % | |
| 相對調節精度 輸出電壓 | ||
| ● 輸入電壓緩慢波動時 | 0.1 % | |
| ● 歐姆負載緩慢波動時 | 0.2 % | |
| 剩余波紋度 | ||
| ● ***大值 | 50 mV | |
| 電壓峰段 | ||
| ● ***大值 | 100 mV | |
| 產品功能 可調整輸出電壓 | 否 | |
| 顯示方式 針對正常運行 | 綠色 LED 表示：24 V 正常；LED 紅色閃爍表示：“過載/短路” | |
| 信號類型 輸出端上 | 繼電器觸點（常開節點，額定值30 V AC/0.5 A; 30 V DC/1 A）表示“24V正常” | |
| 輸出電壓特性 接通時 | V輸出 超調< 3% | |
| 動作延遲時間 ***大值 | 1.5 s | |
| 電壓升高時間 輸出電壓 | ||
| ● 典型 | 22 ms | |
| ● ***大值 | 100 ms | |
| 輸出電流 | ||
| ● 額定值 | 5 A | |
| ● 測量范圍 | 0 ... 5 A | |
| 輸出的有效功率 典型 | 133 W | |
| 瞬時過載電流 | ||
| ● 啟動期間短路 典型 | 20 A | |
| ● 運行期間短路 典型 | 20 A | |
| 過電流持續過載時間 | ||
| ● 啟動期間短路 | 50 ms | |
| ● 運行期間短路 | 50 ms | |
| 產品特點 | ||
| ● 設備并聯 | 是; 需要對稱接線 | |
| 并聯設備的數量 增加功率 | 2 | |
| 效率 | ||
| 百分比效率 | 90 % | |
| 損耗功率 [W] | ||
| ● 輸出電壓額定值時 輸出電流額定值中 典型 | 12.9 W | |
| 閉環控制 | ||
| 相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 | 0.2 % | |
| 相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型 | 1 % | |
| 調節時間 | ||
| ● ***大值 | 2 ms | |
| 保護和監測 | ||
| 防過壓保護器規格 | < 29 V | |
| ● 典型 | 5.5 A | |
| 輸出的特性 短路保護 | 是 | |
| 短路保護規格 | 電子鎖閉，自動重啟 | |
| 持續短路電流 有效值 | ||
| ● ***大值 | 6 A | |
| ● 典型 | 5 A | |
| 顯示方式 適用于過載和短路 | LED 紅色閃爍表示“過載/短路” | |
| 安全 | ||
| 電位隔離 入口與出口之間 | 是 | |
| 電位隔離 | 符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓 | |
| 設備保護等級 | Class I | |
| 泄漏電流 | ||
| ● ***大值 | 3.5 mA | |
| ● 典型 | 1 mA | |
| 防護等級 IP | IP67, enclosure type 5 indoor | |
| 認證 | ||
| 資格證明 | ||
| ● CE標識 | 是 | |
| ● UL 許可證 | 是; cULus-Listed (UL 508, CSA C22.2 No. 107.1) | |
| ● CSA許可證 | 是; cULus-Listed (UL 508, CSA C22.2 No. 107.1) | |
| ● cCSAus，等級 1，分區 2 | 否 | |
| ● ATEX | 否 | |
| 資格證明 | ||
| ● IECEx | 否 | |
| ● NEC 級別 2 | 否 | |
| ● ULhazloc 許可 | 否 | |
| ● FM 許可 | 否 | |
| 認證類型 CB 證書 | 否 | |
| 資格證明 | ||
| ● EAC 許可 | 是 | |
| 資格證明 造船許可 | 否 | |
| 造船許可 | - | |
| 船級社 | ||
| ● American Bureau of Shipping Europe Ltd. (ABS) | 否 | |
| ● Bureau Veritas (BV) | 否 | |
| ● DNV GL | 否 | |
| ● Lloyds Register of Shipping (LRS) | 否 | |
| ● Nippon Kaiji Kyokai (NK) | 否 | |
| EMC | ||
| 標準 | ||
| ● 適用于干擾發射 | EN 55022 Class B | |
| ● 適用于電網諧波限制 | EN 61000-3-2 | |
| ● 適用于抗干擾性 | EN 61000-6-2 | |
| 環境條件 | ||
| 環境溫度 | ||
| ● 運行期間 | -25 ... +60 °C; 自然對流 | |
| ● 運輸期間 | -40 ... +85 °C | |
| ● 存放期間 | -40 ... +85 °C | |
| 氣候級 符合 IEC 60721 | 無陽光直射時 3K6 | |
| 機械裝置 | ||
| 電氣連接規格 | 螺栓連接 | |
| ● 在輸入端 | L1, N, PE: 插接式端子 7/8" (反面 參看 "Operating Instructions(compact)") | |
| ● 輸出端上 | +, -: 插接式端子 7/8" (反面 參看 "Operating Instructions (compact)") | |
| ● 用于輔助觸點 | 報警信號：4 針 M12 插入式連接器 | |
| 產品功能 | ||
| ● 輸入端可拆裝的端子 | 是 | |
| ● 輸出端可拆裝的端子 | 是 | |
| 寬度 外殼的 | 120 mm | |
| 高度 外殼的 | 181 mm | |
| 深度 外殼的 | 60.5 mm | |
| 須遵守間距 | ||
| ● 上 | 50 mm | |
| ● 下 | 0 mm | |
| ● 左 | 0 mm | |
| ● 右 | 0 mm | |
| 凈重 | 1.1 kg | |
