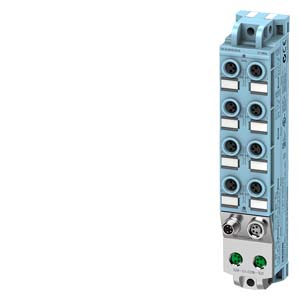

SIMATIC ET 200AL， DI 8x 24VDC，8XM8， 防護方式 IP67 |
| 一般信息 |
| 產品類型標志 |
DI 8x24 V DC |
| 硬件功能狀態 |
FS03 |
| 固件版本 |
V1.0.x |
| 產品功能 |
| ● I&M 數據 |
是的; I&M0 至 I&M3 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
STEP 7 V13 SP1 以上 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP4 Hotfix 3 以上 |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
GSD，修訂版 5 以上 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.3.1 |
| 電源電壓 |
| 電源符合 NEC Class 2 要求 |
不 |
| 負載電壓 1L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
20.4 V |
| ● 允許范圍，上限 (DC) |
28.8 V |
| ● 反極性保護 |
是的; 防止損壞；傳感器供電輸出端反極性進行 |
| 輸入電流 |
| 耗用電流（額定值） |
25 mA; 無負載 |
| 來自負載電壓 1L+（非開關式電壓） |
4 A; ***大值 |
| 來自負載電壓 2L+，***大值 |
4 A; ***大值 |
| 傳感器供電 |
| 輸出端數量 |
8 |
| 24 V 傳感器供電 |
| ● 短路保護 |
是的; 每個模塊，電子的 |
| ● 輸出電流，***大值 |
0.7 A; 所有編碼器的總電流 |
| 功率損失 |
| 功率損失，典型值 |
1.9 W |
| 數字輸入 |
| 數字輸入端數量 |
8 |
| 輸入特性符合 IEC 61131，類型 3 |
是的 |
| 可同時控制的輸入端數量 |
| 所有安裝位置 |
| — ***高可達 55 ℃，***大值 |
8 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-30 至 +5 V |
| ● 對于信號“1” |
+11 至 +30V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
3.2 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 從“0”到“1”時，***小值 |
1.2 ms |
| — 從“0”到“1”時，***大值 |
4.8 ms |
| — 從“1”到“0”時，***小值 |
1.2 ms |
| — 從“1”到“0”時，***大值 |
4.8 ms |
| 導線長度 |
| ● 未屏蔽，***大值 |
30 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是的 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
1.5 mA |
| 報警/診斷/狀態信息 |
| 報警 |
| ● 診斷報警 |
是的; 可參數化 |
| 診斷 |
| ● 短路 |
是的; 傳感器供電依據 M；模塊式 |
| 診斷顯示 LED |
| ● 通道狀態顯示 |
是的; 綠色 LED |
| ● 用于模塊診斷 |
是的; 綠色/紅色 LED |
| 電位隔離 |
| 在負載電壓之間 |
是的 |
| 通道的電勢分離 |
| ● 在通道之間 |
不 |
| ● 在通道和背板總線之間 |
是的 |
| ● 在通道和電子元件電源電壓之間 |
不 |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 防護等級和防護類別 |
| 防護等級 IP |
IP65/67 |
| 標準、許可、證書 |
| 適用于安全關斷標準組件 |
是的; FS01 以上版本 |
| 安全關斷標準組件可達到的***大安全等級 |
| ● 性能等級符合 ISO 13849-1 |
PL d |
| ● 類別符合 ISO 13849-1 |
3 類 |
| ● 符合 IEC 62061 的 SIL |
SIL 2 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
-30 °C |
| ● ***大值 |
55 °C |
| 連接技術 / 標題 |
| 輸入端和輸出端的電氣連接規格 |
M8，3 極 |
| 用于電源電壓的電氣連接規格 |
M8，4 極 |
| ET 連接 |
| ● ET 連接 |
M8，4 針，已屏蔽 |
| 尺寸 |
| 寬度 |
30 mm |
| 高度 |
159 mm |
| 深度 |
40 mm |
| 重量 |
| 重量，約 |
145 g |
