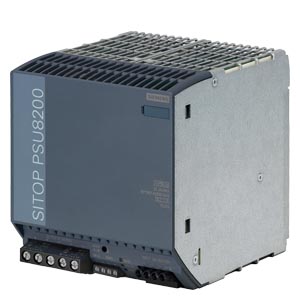

| 電源 SITOP PSU8200/3AC/DC24V/40A SITOP PSU8200 24 V/40 A 穩定電源 輸入：3 AC 400-500 V 輸出：24 V DC/40 A *EX 批準不 可用* |
||
| 輸入 | ||
| 電網的形狀 | 三相交流 | |
| 供電電壓 AC 時 | ||
| ● ***小額定值 | 400 V | |
| ● ***大額定值 | 500 V | |
| ● 初始值 | 320 V | |
| ● 終值 | 575 V | |
| 輸入端規格 超廣域輸入 | 是 | |
| 工作條件 斷電橋接方式 | Vin = 400 V時 | |
| 跨接時間 輸出電流額定值中 在電網停電時 ***小值 | 10 ms | |
| 工作條件 斷電橋接方式 | Vin = 400 V時 | |
| 電網頻率 | ||
| ● 1 額定值 | 50 Hz | |
| ● 2 額定值 | 60 Hz | |
| 電網頻率 | 45 ... 65 Hz | |
| 輸入電流 | ||
| ● 輸入電壓額定值為 400 V 時 | 2.1 A | |
| ● 輸入電壓額定值為 500 V 時 | 1.7 A | |
| 電流限制 接通電流 25 °C 時 ***大值 | 13 A | |
| I2t 值 ***大值 | 2.24 A²·s | |
| 保險絲規格 | 無 | |
| ● 電源線內 | 要求：3極微型斷路器 10 ... 16 A 特性曲線C或斷路器 3RV2011-1DA10 (設置3A) 或 3RV2711-1DD10 (UL 489) | |
| 輸出 | ||
| 電壓波形 輸出端上 | 調節后、零電位直流電壓 | |
| 輸出電壓 DC 時 額定值 | 24 V | |
| 輸出電壓 | ||
| ● 輸出端 1 上 DC 時 額定值 | 24 V | |
| 相對總公差 電壓 | 3 % | |
| 相對調節精度 輸出電壓 | ||
| ● 輸入電壓緩慢波動時 | 0.1 % | |
| ● 歐姆負載緩慢波動時 | 0.2 % | |
| 剩余波紋度 | ||
| ● ***大值 | 100 mV | |
| 電壓峰段 | ||
| ● ***大值 | 240 mV | |
| 可調節的輸出電壓 | 24 ... 28 V | |
| 產品功能 可調整輸出電壓 | 是 | |
| 輸出電壓設置方式 | 通過電位器; ***大960 W | |
| 顯示方式 針對正常運行 | 24 V 的綠色 LED 正常 | |
| 信號類型 輸出端上 | 繼電器觸點（常開節點，額定值60 V DC / 0.3 A）表示“24V正常” | |
| 輸出電壓特性 接通時 | ***小超調 (< 2 %) | |
| 動作延遲時間 ***大值 | 0.1 s | |
| 電壓升高時間 輸出電壓 | ||
| ● ***大值 | 100 ms | |
| 輸出電流 | ||
| ● 額定值 | 40 A | |
| ● 測量范圍 | 0 ... 40 A; +60 ... +70 °C: 降額使用 4%/K | |
| 輸出的有效功率 典型 | 960 W | |
| 瞬時過載電流 | ||
| ● 運行期間短路 典型 | 120 A | |
| 過電流持續過載時間 | ||
| ● 運行期間短路 | 25 ms | |
| 恒定的過載電流 | ||
| ● 啟動期間短路 典型 | 44 A | |
| 產品特點 | ||
| ● 設備并聯 | 是; 輸出特性可變 | |
| 并聯設備的數量 增加功率 | 2 | |
| 效率 | ||
| 百分比效率 | 94 % | |
| 損耗功率 [W] | ||
| ● 輸出電壓額定值時 輸出電流額定值中 典型 | 66 W | |
| ● 空轉時 ***大值 | 4 W | |
| 閉環控制 | ||
| 相對調節精度 輸出電壓 輸入電壓快速波動 +/- 15 % 典型 | 1 % | |
| 相對調節精度 輸出電壓 歐姆負載階躍時 50/100/50 % 典型 | 3 % | |
| 調節時間 | ||
| ● ***大值 | 10 ms | |
| 保護和監測 | ||
| 防過壓保護器規格 | < 31.8 V | |
| ● 典型 | 44 A | |
| 輸出的特性 短路保護 | 是 | |
| 短路保護規格 | 兩者選一，恒流特性約 44 A 或鎖閉關機 | |
| 持續短路電流 有效值 | ||
| ● 典型 | 50 A | |
| 過電流過載能力 正常運行時 | 過載150%額定電流輸出 ， 5s/min | |
| 顯示方式 適用于過載和短路 | 黃色LED指示“過載”，紅色LED指示“閉鎖關機“ | |
| 安全 | ||
| 電位隔離 入口與出口之間 | 是 | |
| 電位隔離 | 符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓 | |
| 設備保護等級 | Class I | |
| 泄漏電流 | ||
| ● ***大值 | 1 mA | |
| ● 典型 | 0.6 mA | |
| 防護等級 IP | IP20 | |
| 認證 | ||
| 資格證明 | ||
| ● CE標識 | 是 | |
| ● UL 許可證 | 是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) | |
| ● CSA許可證 | 是; cULus-Listed (UL 508, CSA C22.2 No. 107.1), 文件 E197259; cCSAus (CSAC22.2 No. 60950-1, UL 60950-1) | |
| ● cCSAus，等級 1，分區 2 | 否 | |
| ● ATEX | 否 | |
| 資格證明 | ||
| ● IECEx | 否 | |
| ● NEC 級別 2 | 否 | |
| ● ULhazloc 許可 | 否 | |
| ● FM 許可 | 否 | |
| 認證類型 CB 證書 | 是 | |
| 資格證明 | ||
| ● EAC 許可 | 是 | |
| ● C-Tick | 是 | |
| ● 法規符合性標志 (RCM) | 是 | |
| 資格證明 造船許可 | 是 | |
| 造船許可 | ABS, DNV GL | |
| 船級社 | ||
| ● American Bureau of Shipping Europe Ltd. (ABS) | 是 | |
| ● Bureau Veritas (BV) | 否 | |
| ● DNV GL | 是 | |
| ● Lloyds Register of Shipping (LRS) | 否 | |
| ● Nippon Kaiji Kyokai (NK) | 否 | |
| EMC | ||
| 標準 | ||
| ● 適用于干擾發射 | EN 55022 Class B | |
| ● 適用于電網諧波限制 | EN 61000-3-2 | |
| ● 適用于抗干擾性 | EN 61000-6-2 | |
| 環境條件 | ||
| 環境溫度 | ||
| ● 運行期間 | -25 ... +70 °C; 在自然對流情況下 | |
| ● 運輸期間 | -40 ... +85 °C | |
| ● 存放期間 | -40 ... +85 °C | |
| 氣候級 符合 IEC 60721 | 氣候類型為 3K3，5 … 95% 無冷凝 | |
| 機械裝置 | ||
| 電氣連接規格 | 螺栓連接 | |
| ● 在輸入端 | L1, L2, L3, PE: 每 0.5 ... 4 mm² 1個螺釘型端子 單芯/多股 | |
| ● 輸出端上 | +: 每 0.5 ... 16 mm² 2個螺釘型端子 ; -: 每 0.5 ... 16 mm² 3個螺釘型端子 | |
| ● 用于輔助觸點 | 13, 14 (告警信號), 15, 16 (Remote): 每 0.05 ... 2.5 mm² 1個螺釘型端子 | |
| 寬度 外殼的 | 135 mm | |
| 高度 外殼的 | 145 mm | |
| 深度 外殼的 | 150 mm | |
| 須遵守間距 | ||
| ● 上 | 40 mm | |
| ● 下 | 40 mm | |
| ● 左 | 0 mm | |
| ● 右 | 0 mm | |
| 凈重 | 3.3 kg | |
