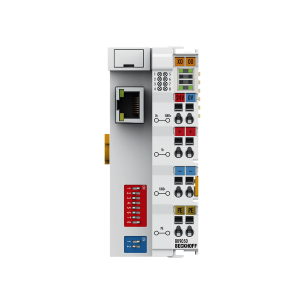

倍福BK9050 | 以太網 TCP/IP 總線耦合器
BK9050 緊湊型總線耦合器具有緊湊的外殼，可將以太網與模塊化、可擴展的電子接線端子連接起來。一個單元由一個總線耦合器、1 到 64 個任意數量的端子和一個末端端子組成。通過 K-bus 擴展，***多可以連接 255 個總線端子模塊。
總線耦合器識別它們所連接的端子，并自動將輸入和輸出分配給過程映像的字。BK9050 支持 10 Mbit/s 和 100 Mbit/s 以太網。通過普通 RJ45 連接器進行連接。IP 地址在 DIP 開關上設置（偏移到可自由選擇的起始地址）。在使用 DHCP（一種將邏輯 IP 地址分配給物理節點地址 [MAC-ID] 的服務）的網絡中，總線耦合器從 DHCP 服務器獲取其 IP 地址。
總線耦合器支持 ADS TwinCAT系統通信。TwinCAT I/O為任何需要的高級語言 (DLL) 和 Visual Basic 應用程序 (ActiveX) 的程序提供可用的配置工具和 Windows NT/2000/XP 驅動程序。具有 OPC 接口的應用程序可以通過 OPC 服務器訪問 ADS（以及 BK9050）。除 ADS 外，總線耦合器還支持開放式 Modbus (Modbus TCP)，這是一種基于 TCP/IP 的簡單、廣泛使用的主/從協議。
產品狀態：
定期交貨
| 系統數據 | 以太網 TCP/IP | BK9050 |
|---|---|
| I/O站數 | 僅受 IP 地址限制 |
| 輸入輸出點數 | 取決于控制器 |
| 數據傳輸介質 | 4 x 2 雙絞銅線；類別 3 (10 Mbit/s)、類別 5 (100 Mbit/s) |
| 站間距離 | 集線器/交換機和總線耦合器之間 100 m |
| 數據傳輸速率 | 100兆比特/秒 |
| 拓?fù)浣Y(jié)構 | 星形布線 |
| 技術數據 | BK9050 |
|---|---|
| 巴士總站數量 | 64（255 帶 K 總線擴展） |
| ***大限度。現場總線字節數 | 512 字節輸入和 512 字節輸出 |
| 數字外設信號 | 1,020 個輸入/輸出 |
| 模擬外圍信號 | 128 個輸入/輸出 |
| 協議 | TwinCAT ADS、Modbus TCP、Beckhoff 實時以太網 |
| 配置可能性 | 通過KS2000 |
| 數據傳輸速率 | 10/100 Mbit/s，自動識別傳輸速率 |
| 總線接口 | 1 個 RJ45 |
| 電源 | 24 伏直流電 (-15 %/+20 %) |
| 輸入電流 | 70 mA +（總 K 總線電流）/4，***大 500 mA |
| 啟動電流 | 2.5 x 連續電流 |
| 推薦保險絲 | ≤ 10 安 |
| 電流供應 K 總線 | 1750毫安 |
| 電源接點 | ***大限度。24 伏直流電/***大。10安 |
| 電氣隔離 | 500 V（電源觸點/電源電壓/現場總線） |
| 重量 | 約 100克 |
| 工作/儲存溫度 | 0…+55 °C/-25…+85 °C |
| 相對濕度 | 95 %, 無冷凝 |
| 耐振動/沖擊 | 符合 EN 60068-2-6/EN 60068-2-27 |
| EMC 抗擾度/輻射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 保護。額定值/安裝位置 | IP20/變量 |
| 認證/標志 | CE、UL、ATEX、DNV GL |
| 防爆標志 | II 3 G Ex nA IIC T4 Gc |
